упраВление
Монтаж
8
| WPF M
WWW.stiebel-eltron.CoM

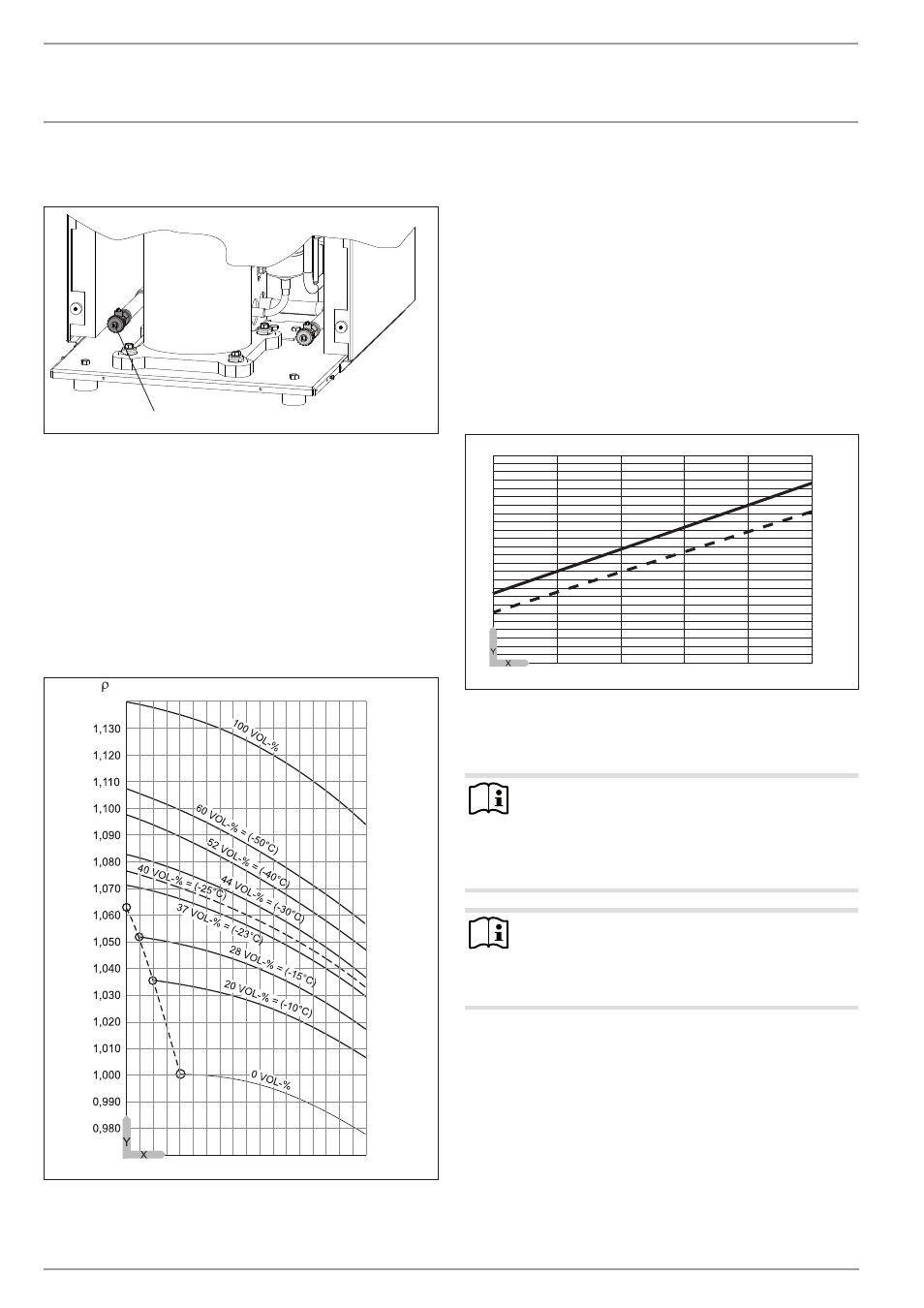

Заполнение контура рассола
Заполнить прибор через арматуру.
1
26
�0
3�
01
�1
60
6
1 опорожнение со стороны рассола
после заполнения системы теплоносителем и перед пер-
вым вводом в эксплуатацию наполнительный и сливной
кран необходимо держать открытым до тех пор, пока из
него не начнет выходить рассол. В линии к сливному крану
не должно оставаться воды.
проверка концентрации рассола:
f
f
определить плотность смеси этиленгликоля и воды,
например, с помощью ареометра.
Фактическую концентрацию можно определить по изме-
ренной плотности и температуре на графике.
-20 -10 0
10 20
30
[°C]
40 50 60
[g/cm
3
]
26
�0
3�
01
�0
83
3
o = защита от замерзания
Все линии контура рассола необходимо изолировать те-
плоизоляционным материалом, препятствующим диффу-
зии.
Во избежание передачи шумов нужно подключать цирку-
ляционный контур источника тепла к тепловому насосу с
помощью гибких напорных шлангов.
10.4.3 контроль объемного расхода источника тепла
объемный расход в источнике тепла задается разностью
температур в контуре источника тепла.
f
f
определить разность температур. для этого включить
прибор в режиме отопления или приготовления горя-
чей воды.
Макс. разность температур контура источника тепла
6
1
2
5
4
3
2
1
-5
0
5
10
15
20
84
�0
3�
01
�0
01
7
Y
Макс. разность температур [K]
X
температура источника тепла на входе [°C]
1
линия подачи системы отопления 35 °C
2
линия подачи системы отопления 50 °C
Указание
на WPM ii при указании источника согласно ведо-
мости ввода устройства в эксплуатацию выставить
«Этиленгликоль», в противном случае реле защиты
от замерзания будет отключать тепловой насос при
температурах ниже 7 °C.
Указание
температуру источника тепла на входе можно счи-
тать на дисплее системы управления теплового на-
соса в разделе меню info temperatures (Сведения о
температурах).
10.5 подключение отопительных контуров
отопительная система с тепловым насосом должна быть
выполнена специалистом в соответствии со схемой под-
ключения системы отопления/водоснабжения, содержа-
щейся в проектной документации.
f
f
прежде чем подключать тепловой насос, следует тща-
тельно промыть систему трубопроводов. такие посто-
ронние примеси как грат от сварки, ржавчина, песок,
уплотнительный материал, и т.д. отрицательно влияют
на эксплуатационную безопасность теплового насоса.
f
f
подключить тепловой насос со стороны системы ото-
пления. Следить за герметичностью.
