Установка монтаж, 2 подключение воды – Инструкция по эксплуатации STIEBEL ELTRON WTS с 06.07.2009
Страница 6
6
| WTS
WWW.STIEBEL-ELTRON.COM
УСТАНОВКА
МОНТАЖ

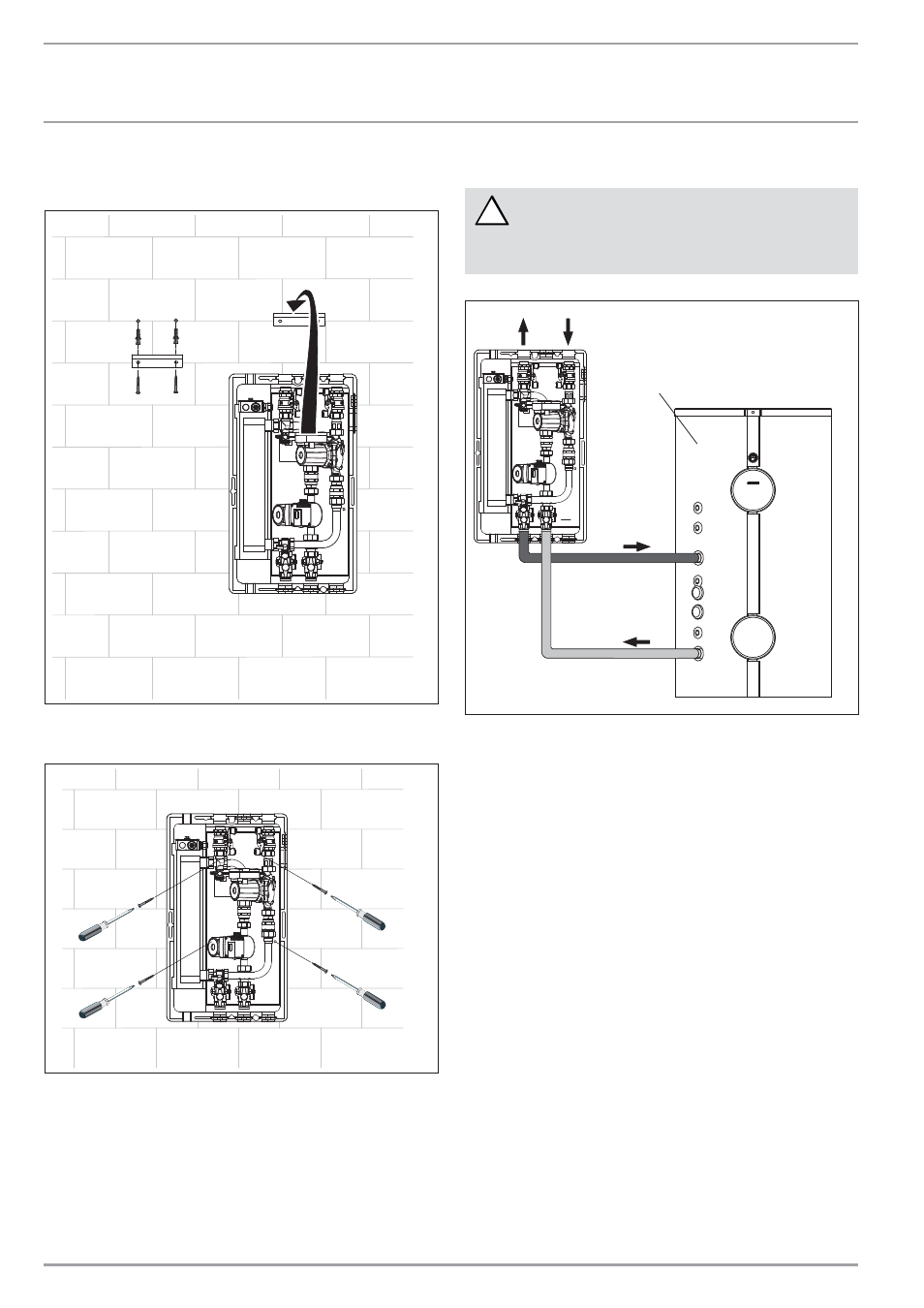

f Снять настенный уголок с нижней оболочки и при-
крепить его винтами 8х70 с подкладными шайбами
к стене.
26
_0
3_
14
_0
01
9
f Подвесить нижнюю оболочку и прибор на настенном
уголке и прикрепить прибор винтами 8х100 с подклад-
ными шайбами к стене.
26
_0
3_
14
_0
02
0
9.2 Подключение
воды
!
ОСТОРОЖНО Oпасность ущерба, причиняемо-
го водой!
Все работы по подводу воды и монтажу прибора
необходимо производить в соответствии с ин-
струкцией.
Подключить трубопроводы по следующей схеме.
26
_0
3_
14
_0
02
5
1
3
5
4
2
1 Тепловые насосы – обратная линия
2 Тепловые насосы – подача
3 Накопительный водонагреватель, подача
4 Накопительный водонагреватель, обратная линия
5 Накопительный водонагреватель
f Смонтировать продувочный трубопровод и вывести
его наружу через специально предусмотренное отвер-
стие в нижней оболочкe прибора.
f Размеры продувочного трубопровода подобрать
таким образом, чтобы вода могла вытекать беспрепят-
ственно при полностью открытом предохранительном
клапане. Продувочное отверстие предохранительного
клапана должно оставаться открытым в атмосферу.
f Смонтировать продувочный трубопровод предохра-
нительного узла с постоянным уклоном вниз.
