InStAllAtIOn
Sécurité
InStAllAtIOn
7. sécurité
L’installation, la mise en service, la maintenance et les répara-
tions de cet équipement ne doivent être effectuées que par un
installateur qualifié.
7.1 consignes de sécurité générales
Nous ne garantissons le bon fonctionnement et la sécurité de
l’appareil que si les accessoires et pièces de rechange d’origine
sont utilisés.
7.2 Prescriptions, normes et directives
Remarque
Respectez la législation et les prescriptions nationales et
locales en vigueur.
8. description de l’appareil
8.1 Fournitures
Sont fournis avec l’appareil :
- Suspension murale (2 pièces pour HFA-Z 150)
- Pièces d’écartement 5 mm (2 pièces pour le haut, 2 pièces
pour le bas)
- Gabarit de montage
8.2 accessoires
accessoires nécessaires
Des groupes de sécurité différents selon la pression au repos sont
disponibles pour le mode de fonctionnement sous pression. Ces
groupes de sécurité homologués protègent l’appareil des excès
de pression non autorisés.
autres accessoires
Pour le mode de fonctionnement à écoulement libre, la robinet-
terie est disponible dans les accessoires.
9. travaux préparatoires
9.1 lieu d’implantation
L’appareil est conçu pour un montage fixe au mur. Vérifiez que le
mur est suffisamment porteur.
Montez toujours l’appareil verticalement, dans un local à l’abri du
gel et à proximité du point de soutirage.

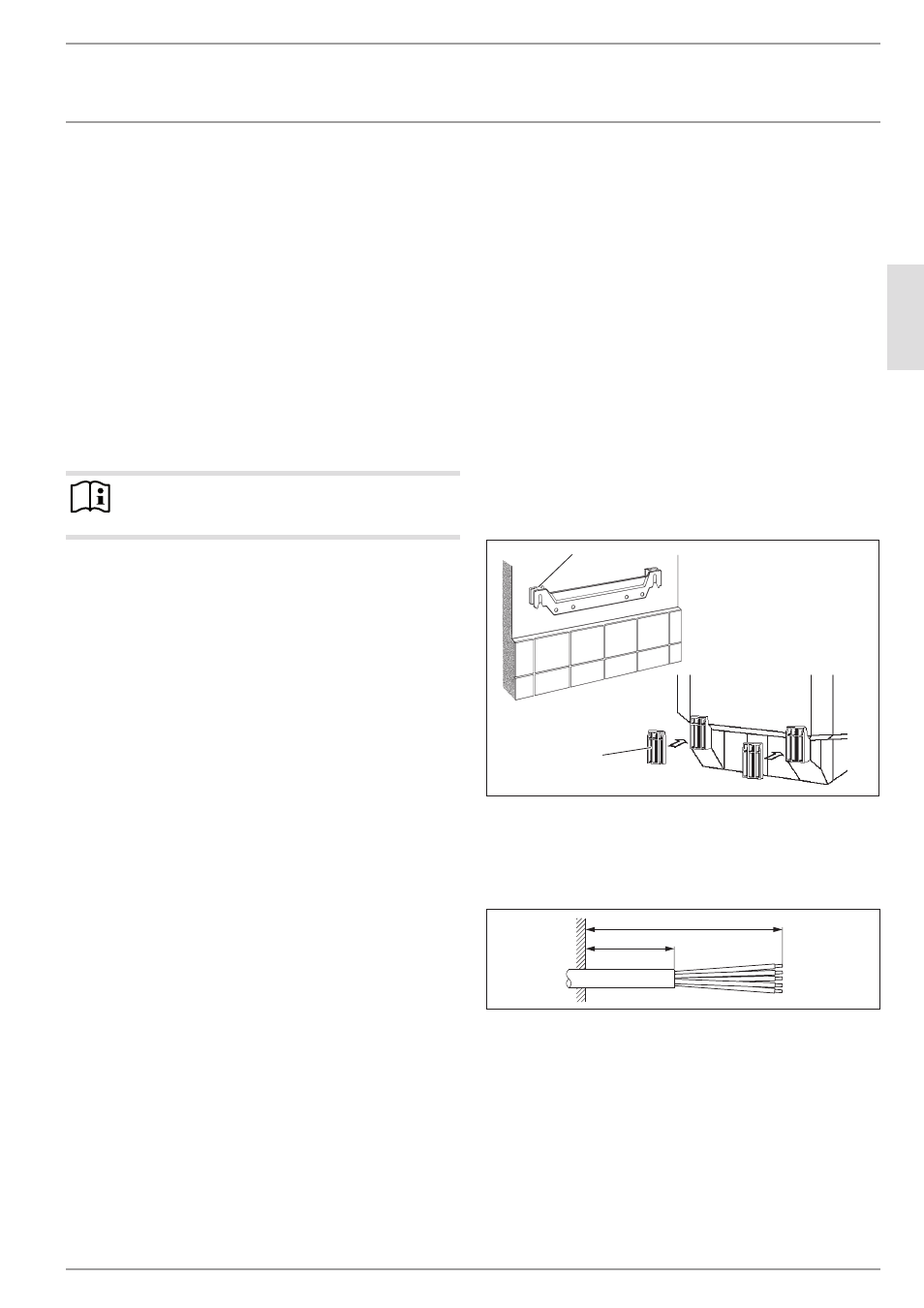

9.2 montage de la suspension murale
f
f Vous pouvez utiliser le gabarit de montage pour reporter les
cotes sur le mur.
f
f Percez les trous et fixez la suspension murale à l’aide de vis
et de chevilles. Choisissez le matériel de fixation en fonction
des caractéristiques de solidité du mur.
Les défauts de planéité du mur peuvent être compensés à l’aide
des pièces d’écartement fournies.
Pour le type d’appareil HFA-Z 150, 2 suspensions murales sont
nécessaires.
26
�0
2�
01
�0
57
2
1
2
1 Pièce d’écartement en haut
2 Pièce d’écartement en bas
9.3 Préparation du câble de raccordement
électrique
270
120
26
�0
2�
01
�0
01
7
