10. Монтаж
10.1 транспортировка
f
f
Во время транспортировки необходимо учитывать
расположение центра тяжести устройства.
- центр тяжести находится в зоне расположения
компрессора.
- крепление транспортировочных ремней базового
устройства можно выполнить при помощи крючков в
любом месте внизу на каркасной раме.
f
f
предохранять устройство при транспортировке от
сильных ударов.
- при наклоне прибора во время транспортировки
делать это разрешается лишь на короткое время и на
одной из боковой сторон.
- Чем дольше прибор находится в наклонном положе-
нии, тем больше масла хладагента распределяется в
системе.
f
f
если устройство переворачивалось, вводить его в экс-
плуатацию следует не ранее, чем про истечении ок. 30
минут.
10.2 установить прибор и выполнить его
подключения
Указание
- для крепления защитного кожуха в раме
устройства сверху имеются два крепежных
винта.
- для крепления боковых стенок в нижней части
рамы устройства имеется по одному крепеж-
ному винту.
f
f
из рамы устройства следует вывинтить шесть крепеж-
ных винтов и сохранить их.
WPL cool
!
Повреждение оборудования и ущерб для окру-
жающей среды
линию подачи и обратную линию нагревательно-
го контура этих устройств необходимо обеспечить
паронепроницаемой изоляцией.
10.2.1 наружная установка
26
�0
3�
01
�1
72
7�
1

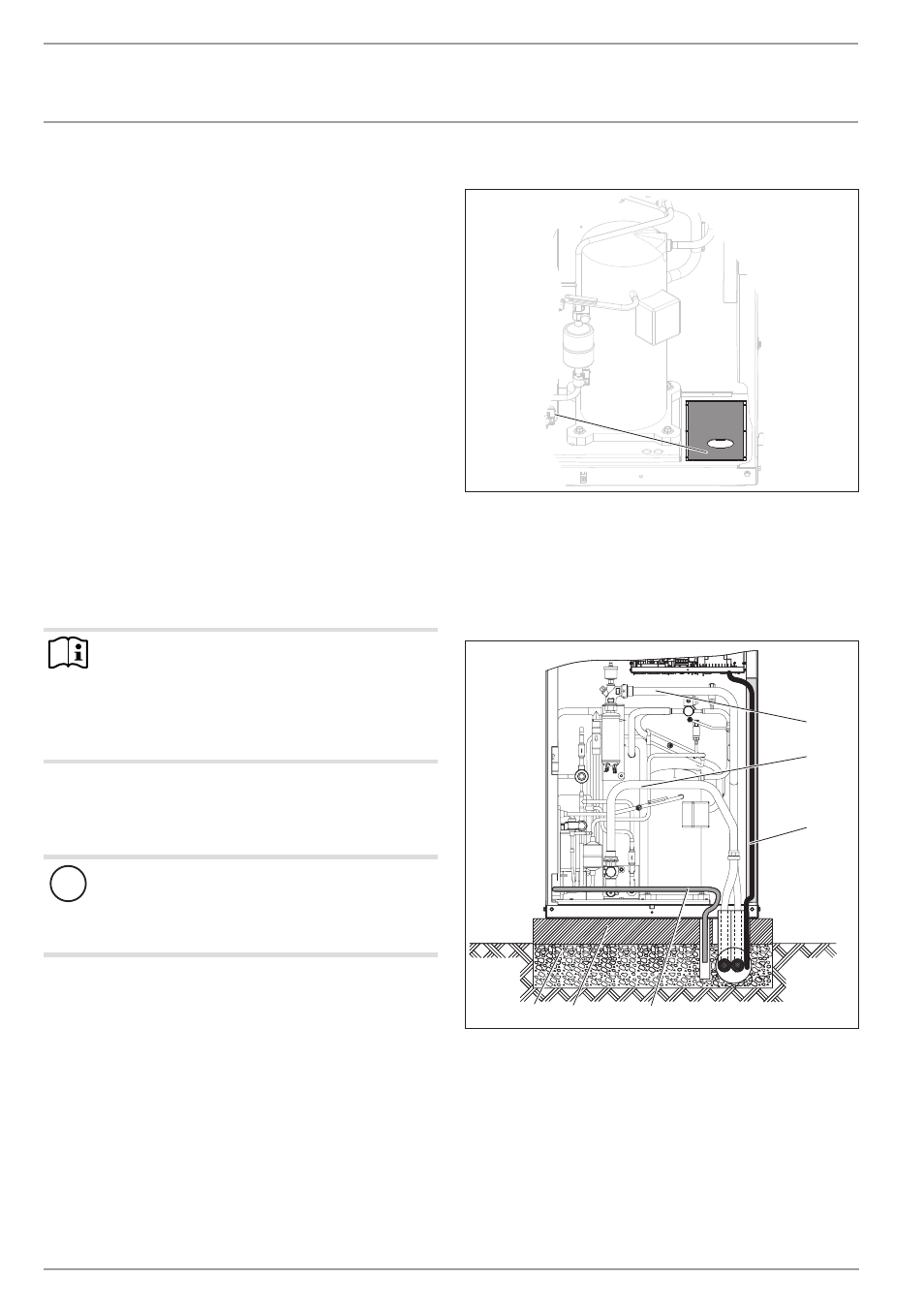

1 удаление крышки отверстия для ввода кабелей пита-
ния и подающих трубопроводов
f
f
крышку отверстия для ввода кабелей и подающих тру-
бопроводов, расположенную на основании прибора,
следует удалить.
f
f
установить базовое устройство на подготовленное
основание.
26
�0
3�
01
�0
95
8�
1
3
2
6
5
4
1 колено трубы линии подачи нагревательного контура
2 колено трубы обратной линии нагревательного
контура
3 кабельный канал
4 конденсатоотводный шланг
5 Бетонный фундамент
6 крупный гравий
f
f
Выполнить монтаж трубных колен линии подачи и об-
ратной линии нагревательного контура.
f
f
подающие трубопроводы пропустить в прибор снизу
через отверстие в основании.
f
f
Электрические кабели уложить в кабельный канал.
