Работа с LX7

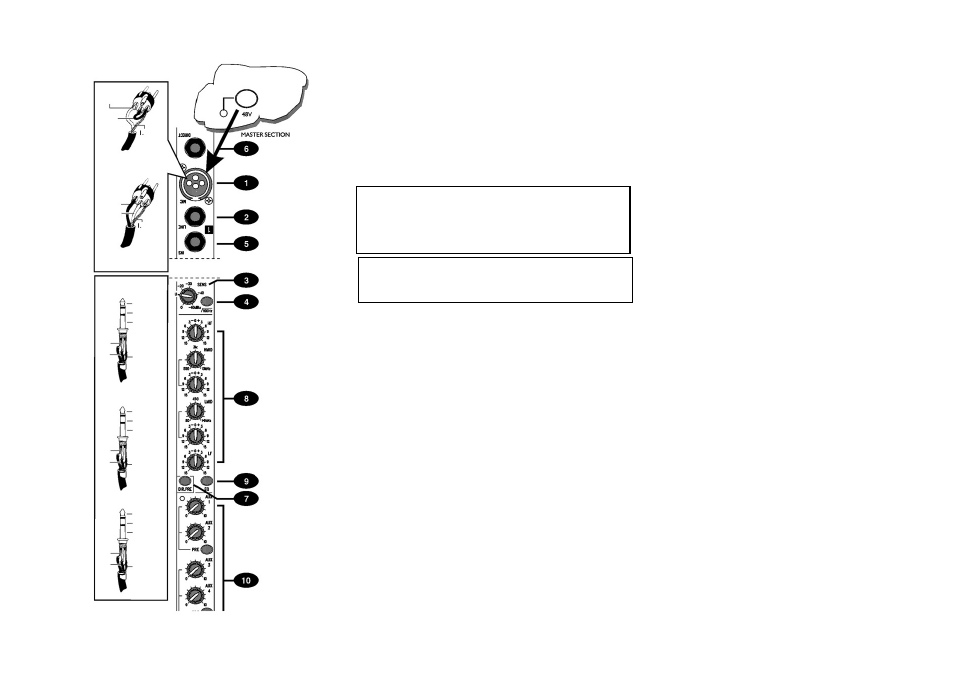

Монофонический вход
I Микрофонный вход Ultra Mic
Микрофонный вход организован на разъеме XLR и согласуется
с симметричными и несимметричными сигналами. Желатель-
но использование профессиональных динамических, конденса-
торных или ленточных микрофонов, поскольку они имеют низ-
кое сопротивление. Возможно использование недорогих мик-
рофонов с высоким сопротивлением, однако при этом возрас-
тает уровень шумов. При нажатии переключателя + 48V (рядом
с телефонными разъемами) на разъем будет подано фантом-
ное питание, необходимое для работы с конденсаторными мик-
рофонами.
Для предупреждения повреждения микшера или
внешних устройств подключайте конденсаторные
микрофоны только при выключенном питании (+48V)
(переключатель вверх), и включайте или выключайте
фантомное питание +48 V только после того, как все
выходные фейдеры будут закрыты.
Будьте внимательны при использовании несбаланси-
рованных источников, которые могут быть поврежде-
ны фантомным питанием на контактах 2 и 3 разъема
XLR.
Отключите данный разъем при работе со входом LINE. Входной
уровень устанавливается ручкой SENS.
2 Вход LINE
Служит для подключения синтезаторов, ритм-машин или дру-
гих электронных инструментов и организован на 3-х полюсном
разъеме TRS-jack. Данный вход является симметричным, что
дает низкий уровень шума и высокое качество для профес-
сионального оборудования, но вы можете использовать не-
симметричные источники, выполнив разводку разъемов, пока-
зано, но при этом желательно использовать как можно более
короткий кабель. Если Вы хотите использовать этот разъем,
отключите все от разъема MIC. Входной уровень устанавли-
вается ручкой SENS.
3 SENS (чувствительность)
Эта ручка устанавливает количество сигнала, посылаемого
на микшер. При слишком высокой установке, сигнал будет
искажаться и перегружать канал. При слишком — повышается
уровень фоновых шумов.
Установка ручки на маркировку «U» дает единичное усиление
для линейного (LINE) входа.
Имейте в виду, что некоторое оборудование работает при бо-
лее низких выходных уровнях (-10 dBV), чем профессиональ-
ное.
Для правильной установки ручки SENS, смотрите раздел
«Установка и Устранение неисправностей».
4 Кнопка 100Hz HI-PASS FILTER (высокочастотный
фильтр)
Нажатие данной кнопки включает низкочастотный обрезной
фильтр с крутизной 18 дБ/октаву. Используйте эту кнопку в
случае живого РА для очистки микса, уменьшения шума
сцены или обратной связи микрофонов.
2. HOT (+VE)
связь 3 к 1
Экран
нессиметричный
вход
2. HOT (+VE)
3. COLD (+VE)
Экран
ссиметричный
вход
Разъемы
Сигнал
решетка/экран
решетка /экран
наконечник
кольцо
экран
нессиметричный
вход
наконечник
кольцо
2. HOT (+VE)
3. COLD (+VE)
решетка /экран
экран
симметричный вход
посыл
возврат
решетка / экран
наконечник
кольцо
экран
фантомное пи-
тание
экран
экран
