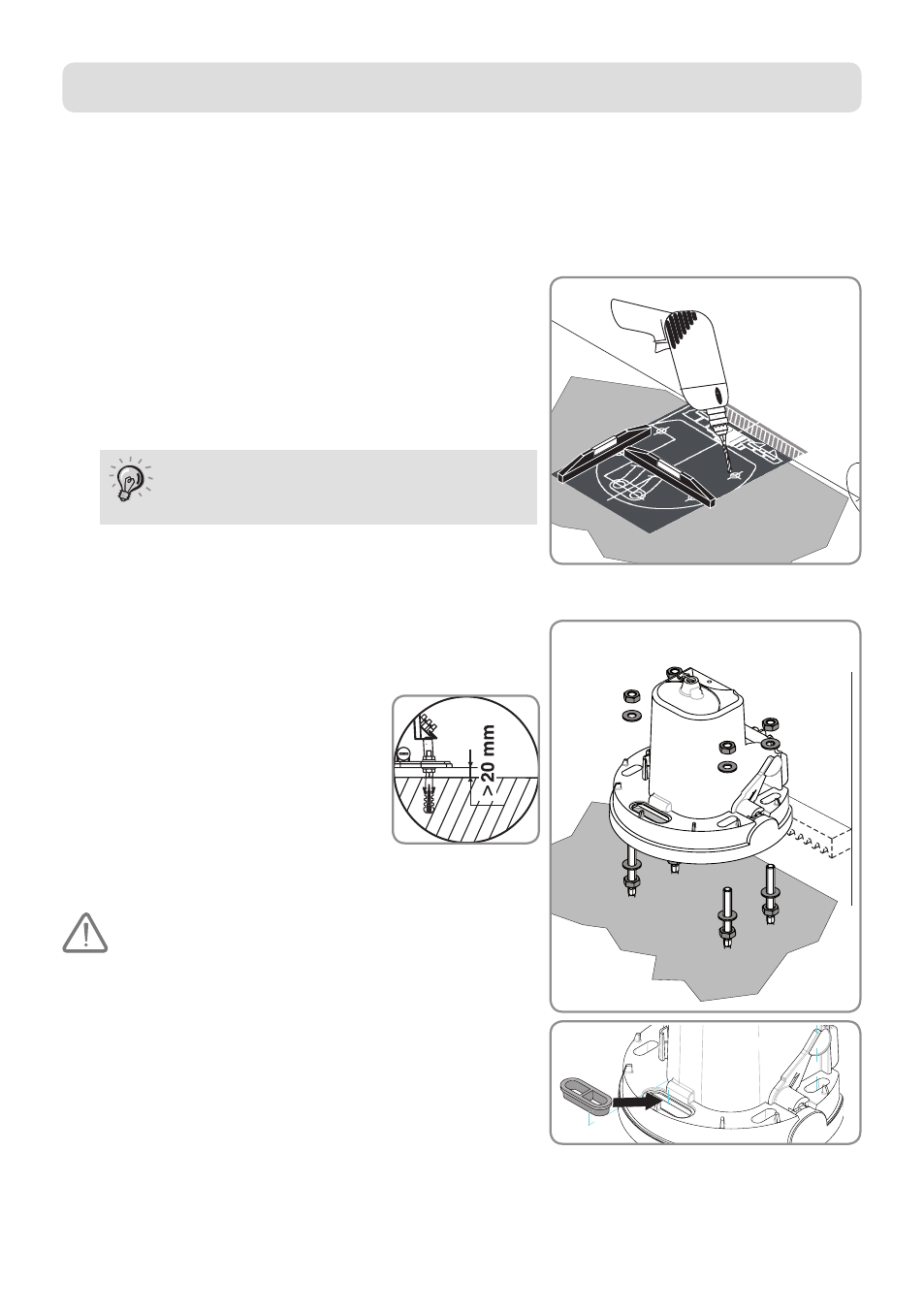

► крепление привода
[1]. Наверните 4 гайки (8) и добавьте 4 шайбы (9).
[2]. Снимите кожух (1) привода (4).
[3]. Установите
привод
на
анкерные
шпильки:
проследите за тем. чтобы
фланец (основание привода)
находился на высоте не
более 25 мм от грунта.
Рекомендуемое расстояние
находится в интервале 20–
25 мм.
С помощью пузырькового уровня убедитесь,
что привод располагается горизонтально.
[4]. После установки привода на нужной высоте
закрепите его с помощью шайб (9) и 4 гаек (8),
навернутых на анкерные шпильки.
[5]. Установите предварительно просверленный
кабельный ввод (10) в предусмотренный для
кабеля электропитания проем.
Этапы
• Установка шпилек крепления
• Крепление привода
• Установка зубчатой рейки
• Регулировка механических узлов
► Установка шпилек крепления
[1]. Расположите установочный шаблон (18) на грунте
и просверлите 4 отверстия сверлом (Ø 12 мм),
соответствующим виду грунта.
[2]. Вставьте в отверстия закладные детали
крепления (12). Заверните анкерные шпильки (11).
2. кРепление
Слегка смажьте анкерные шпильки,
прежде чем заворачивать их в закладные
детали крепления.
