Руководство по эксплуатации Smartec STR-1693/3293 rev.2
14

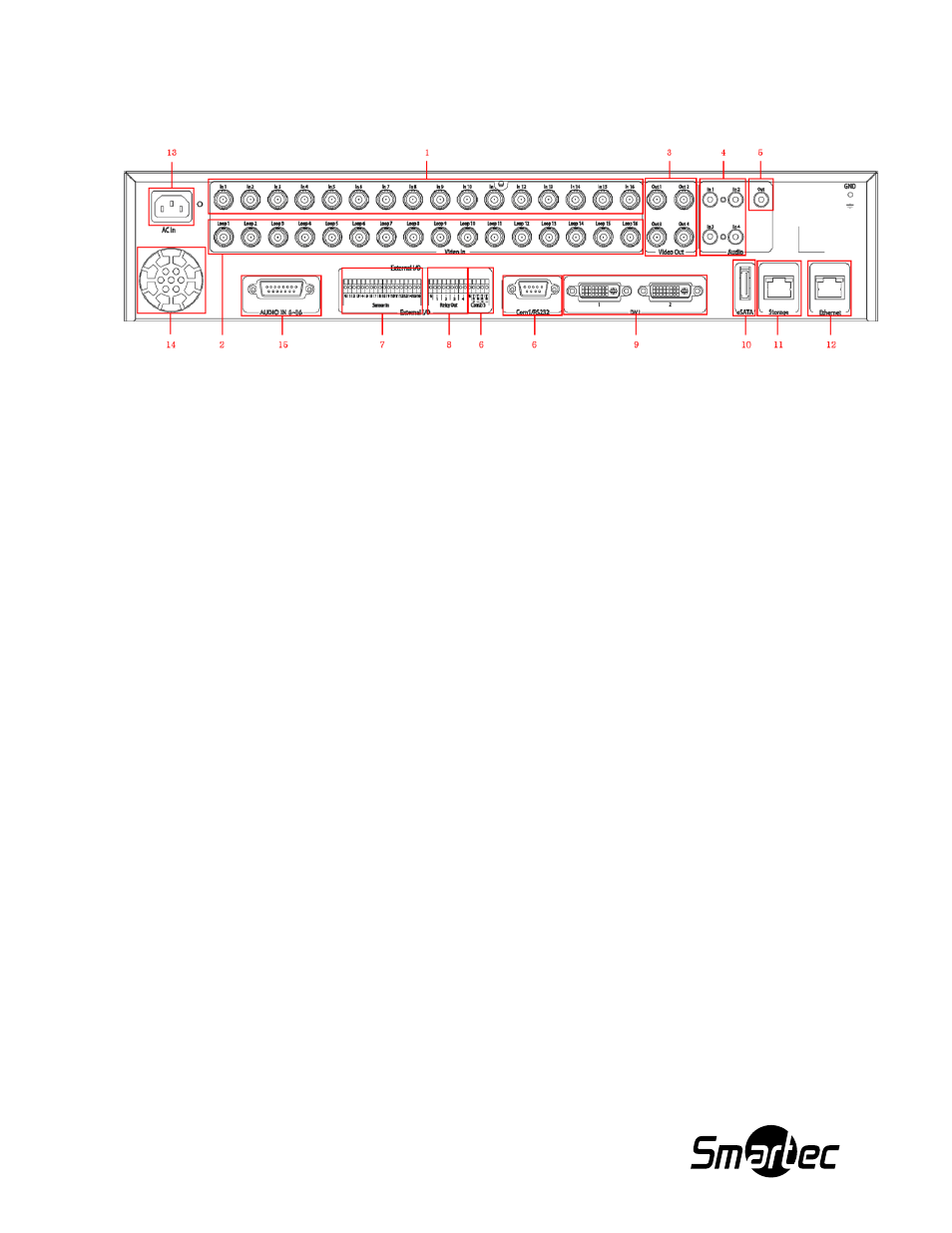

ЗАДНЯЯ ПАНЕЛЬ (STR-3293)
1.
ВИДЕОВХОДЫ 1 – 16 / Разъемы BNC для ввода композитного видеосигнала.
2.
ВИДЕОВХОДЫ 17 – 32 / Разъемы BNC для ввода композитного видеосигнала.
3.
ВЫХОДЫ ДЛЯ ПОДКЛЮЧЕНИЯ К ГЛАВНЫМ МОНИТОРАМ
Выходы 1 и 3 отображают камеры 1-16, а выходы 2 и 4 отображают камеры 17-32.
4.
АУДИОВХОДЫ 1 - 4
Четыре гнезда RCA для ввода аудиосигнала.
5.
АУДИОВЫХОД
Одно гнездо RCA для вывода аудиосигнала.
6. RS-485 / RS-422 / RS-232C
Разъемы для подключения поворотных камер или клавиатуры (STT-3X).
7.
ТРЕВОЖНЫЕ ВХОДЫ
16
сухих контактов для ввода сигналов тревоги.
8.
РЕЛЕЙНЫЕ ВЫХОДЫ
4
релейных выхода для активации внешних устройств тревожной сигнализации.
9.
ВЫХОДЫ DVI
Используется таким же образом, что и BNC выходы для подключения к Монитору 1 и Монитору 2.
На DVI1 выход можно вывести камеры 1-16 (Монитор 1), а на DVI2 выход можно вывести камеры
17-32
(Монитор 2).
10. eSATA:
НЕ ИСПОЛЬЗУЕТСЯ
11.
ПОРТ ПОДКЛЮЧЕНИЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА
Гигабитный порт для подключения дополнительных запоминающих устройств STG-ES (не входит в
комплект).
12.
ПОРТ ETHERNET RJ45
Порт 10/100Base-T Ethernet RJ45 для подключения к сети.
13.
РАЗЪЕМ ПИТАНИЯ
14.
ВЕНТИЛЯТОР
15.
АУДИОВХОДЫ 5 -16
