Руководство по эксплуатации STR-0883/1683
5

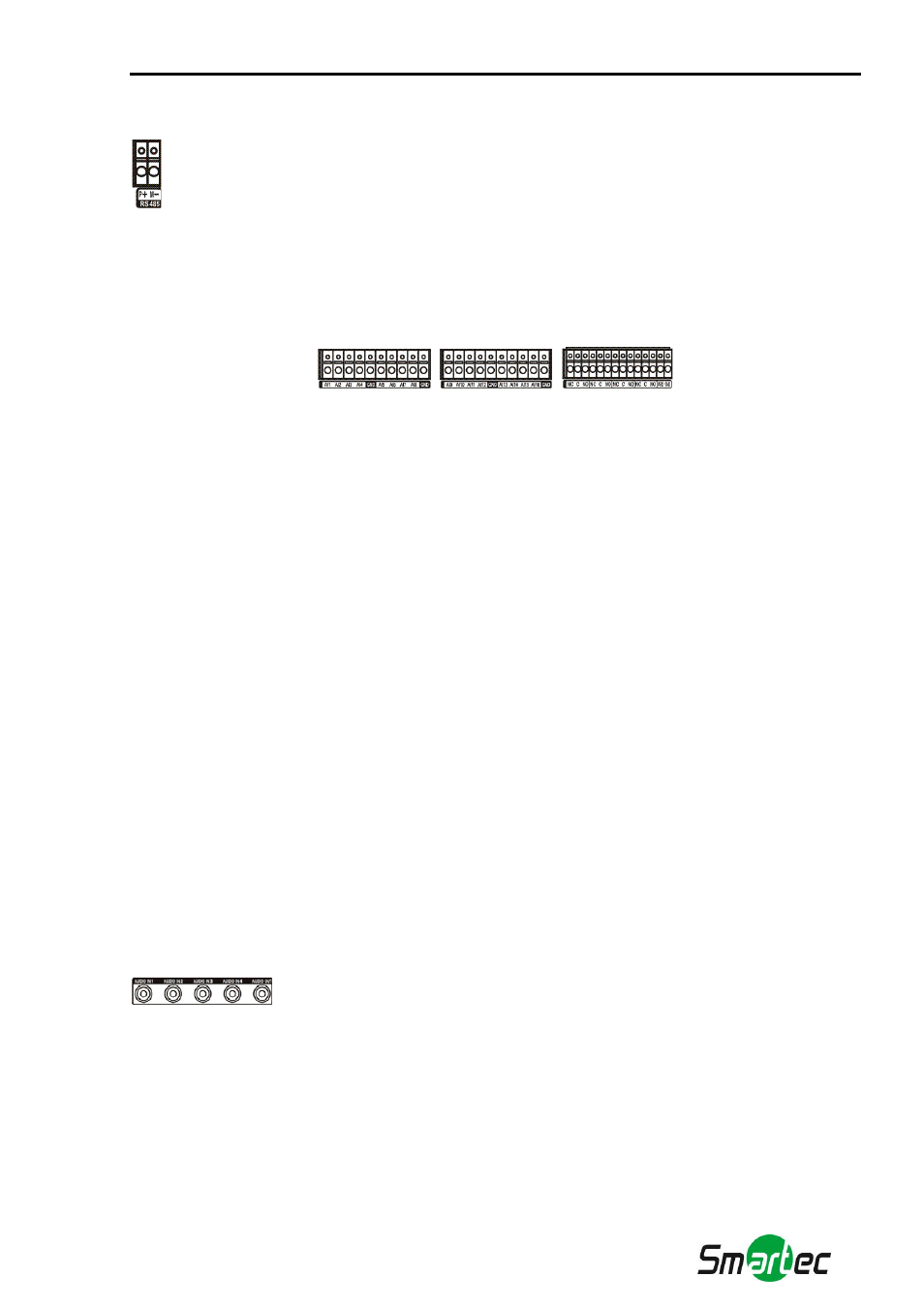

Порт RS-485
Управление цифровым видеорегистратором может осуществляться дистанционно с помощью
внешнего устройства или системы управления, например, выносной клавиатуры, с
использованием сигналов полудуплексной последовательной связи RS-485. Также разъем
RS485 может использоваться для управления поворотными (PTZ) камерами. Подключите
контакты RX-/TX- и RX+/TX+ системы управления к − и + (соответственно) цифрового
видеорегистратора. Информация о настройке соединения RS485 приводится в Главе 3 —
«Настройка» и руководстве пользователя поворотной камерой или внешнего устройства
управления.
Тревожный вход/выход
ПРИМЕЧАНИЕ: Для подключения к разъемам тревожных входов нажмите и удерживайте кнопку, и
вставьте провод в расположенное под кнопкой отверстие. Отпустите кнопку и
осторожно потяните провод, чтобы убедиться в надежности соединения. Чтобы
отсоединить провод, нажмите и удерживайте расположенную над ним кнопку, и
вытащите провод.
Тревожные входы Al 1 - Al 16 - Вы можете использовать внешние устройства для передачи сигнала
цифровому видеорегистратору в случае возникновения события. Механические или электрические
переключатели можно подсоединить с помощью проводов к разъемам тревожных входов (Al) и заземления
(GND). Пороговое напряжение для нормально замкнутых переключателей составляет около 2,4 В, а для
нормально разомкнутых переключателей около 0,3 В. Чтобы сигнал был принят, он должен быть
стабильным не менее 0,5 с. Информация о настройке тревожного входа приводится в Главе 3 —
«Настройка».
GND (Земля): Для заземления тревожного входа и/или тревожного выхода используйте разъем,
обозначенный GND.
ПРИМЕЧАНИЕ: Все разъемы, обозначенные GND, являются общими.
NC/NO (Релейный вход/выход): Цифровой видеорегистратор может использоваться для активации
внешних устройств звуковой или световой сигнализации. Подключите устройство к разъемам C (общий) и
NC (нормально замкнутый) или разъемам C и NO (нормально разомкнутый). NC/NO это релейный выход,
2A, 125 В и 1A, 30 В. Информация о настройке тревожного выхода приводится в Главе 3 — «Настройка».
ARI (Вход сброса тревоги):
Внешний сигнал, поступающий на вход сброса тревоги (ARI) может
использоваться как для сброса сигнала тревоги, так и для выключения внутренней звуковой сигнализации
цифрового видеорегистратора. Механические или электрические переключатели подсоединяются с
помощью проводов к разъемам ARI (Ввод сигнала сброса тревоги) и G (Заземление). Пороговое
напряжение составляет менее 0,3 В. Чтобы сигнал был принят, он должен быть стабильным не менее 0,5 с.
Подсоедините провода к разъемам ARI (Вход сброса тревоги) и GND (Заземление).
Аудиовход/аудиовыход
Цифровой видеорегистратор может выполнять запись звука 4 камер. Подключите
камеры к разъемам Audio In 1, Audio In 2, Audio In 3, Audio In 4 с помощью
штекеров RCA. Подключите разъем аудиовыхода Audio Out к усилителю.
ПРИМЕЧАНИЕ: Пользователь обязан выяснить, разрешается ли производить запись звука в
соответствии с местными законами и правилами.
Цифровой видеорегистратор не имеет аудиовыхода с усилителем. Поэтому Вам
потребуется динамик с усилителем. Цифровой видеорегистратор не имеет
предусилителя. Поэтому вводимый аудиосигнал должен идти от усилителя, а не
непосредственно от микрофона.
