Инструкция по эксплуатации Sherwood AX5505
Страница 5
5

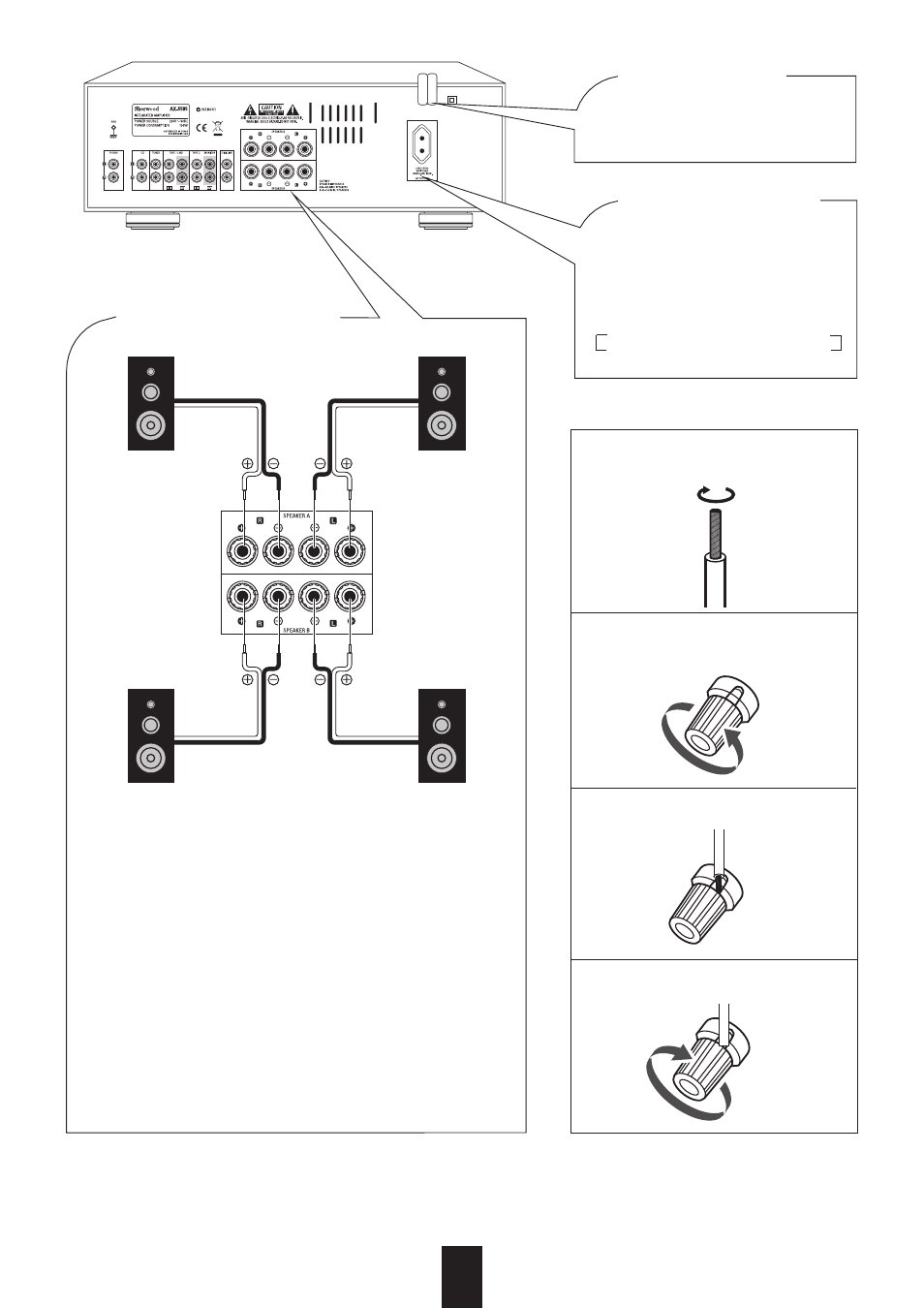

® ПОДКЛЮЧЕНИЕ АКУСТИЧЕСКИХ
СИСТЕМ
Правая акустическая
система A
Левая акустическая
система A
Правая акустическая система B
Левая акустическая система B
• Этот усилитель позволяет использовать две пары акустических систем по отдель-
ности или в комбинации.
• Подключайте основные акустические системы к клеммам SPEAKER A, а клеммы
SPEAKER B используйте для подключения дополнительных акустических систем,
установленных в другом месте дома.
• Кабели акустических систем должны иметь надежное соединение, при этом обра-
щайте внимание на подключение каналов (левый и правый) и полярность каналов
(+ и –).
• Не допускайте, чтобы отдельные жилы кабелей касались друг друга или металличе-
ских частей усилителя – это может привести к порче усилителя и/или акустических
систем.
• Не прикасайтесь к клеммам акустических систем, если вилка питания усилителя под-
ключена к электрической розетке – это может привести к поражению электрическим
током.
Примечание:
Во избежание порчи усилителя, при подключении к клеммам SPEAKER A
или SPEAKER B используйте акустические системы с внутренним сопро-
тивлением не менее 8 Ом, а при подключении к клеммам SPEAKER A и
SPEAKER B – с сопротивлением не менее 16 Ом.
® КАБЕЛЬ ЭЛЕКТРИЧЕСКОГО
ПИТАНИЯ
Подключите вилку кабеля к розетке.
® КОММУТИРУЕМЫЙ ВЫХОД
ПИТАНИЯ
• Напряжение на этой розетке включается
(при включении усилителя) и выключается
(в дежурном режиме); максимальная мощность
подключаемого компонента не должна превы-
шать 100 Вт (что соответствует току 0,43 А).
Дежурный режим – Напряжение на розетке отсутствует
Рабочий режим – На розетке присутствует напряжение сети
® Подключение кабелей акустических систем
1. Снимите с кабеля 10 мм изоляции и скрутите
вместе жилы.
2. Ослабьте гайку клеммы, вращая ее против ча-
совой стрелки.
3. Вставьте оголенную часть провода в отвер-
стие клеммы.
4. Затяните гайку клеммы, вращая ее по часовой
стрелке.
Предупреждение
Сопротивление (импеданс) акусти-
ческих систем:
A, B – не менее 8 Ом (для каждой)
A+B – не менее 16 Ом (для каждой)
