12
КОММУТАЦИЯ
ИК-ИЗЛУЧАТЕЛЯ
После подключения к источнику электропитания
следует соединить ИК-вход SZI 1029 к ИК-выходу
модулятора.
Для этого предусмотрены несколько типов
коаксиальных кабелей (см. ЭЛЕКТРИЧЕСКИЕ
АКСЕССУАРЫ). Кабели могут соединяться друг с
другом с помощью BNC-муфты GZV 1019 A.

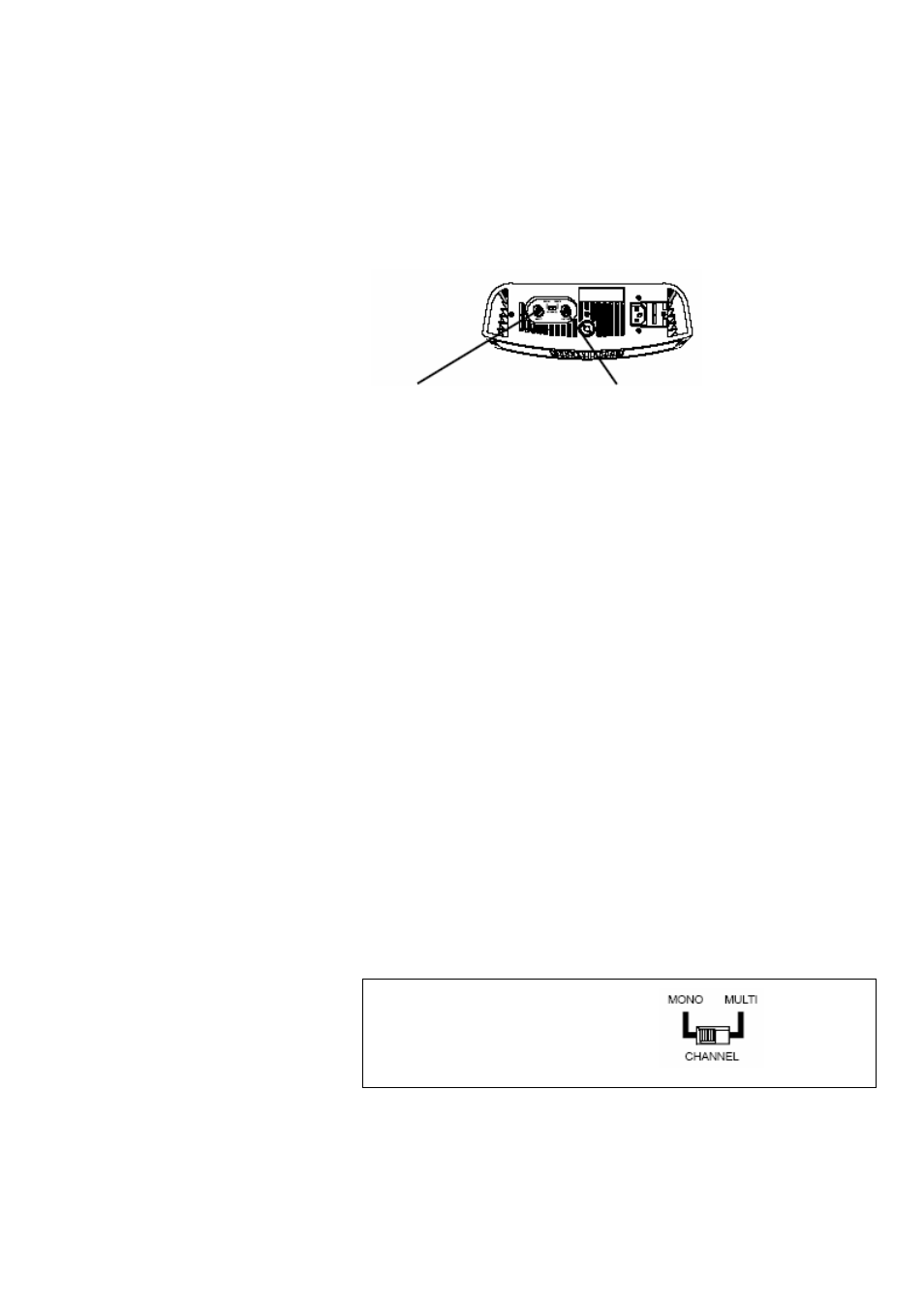

ИК-вход (BNC) ИК-выход (BNC) для
дополнительных излучателей
Для стационарных систем следует использовать
коаксиальные кабели 50 Ω, такие как RG 58 (при
отсутствии кабелей 50 Ω можно использовать
кабели 75 Ω). Если необходимо использовать
несколько
излучателей SZI 1029, они
коммутируются последовательно. BNC выход
первого излучателя соединяется с ИК-входом
(BNC) второго и т.д. Последовательно можно
соединять до 100 излучателей.
Общая максимальная длина кабелей не должна
превышать 1500 м. После соединения последнего
в цепочке излучателя следует включить питание
каждого из них. При этом начнется передача
сигнала
несущей, который автоматически
включит излучатели. При прекращении сигнала
несущей
излучатели автоматически
выключаются.
N.B.: Для предотвращения стоячих волн к
последнему излучателю в цепочке необходимо
подсоединить оконечное сопротивление 50 Ω
(или 75 Ω при работе с кабелями 75 Ω).
ОДНОКАНАЛЬНЫЙ/
МНОГОКАНАЛЬНЫЙ
РЕЖИМЫ
Селектор переключает режим с
одноканального
(Mono) на многоканальный
(Multi)
