6
Подготовка к работе

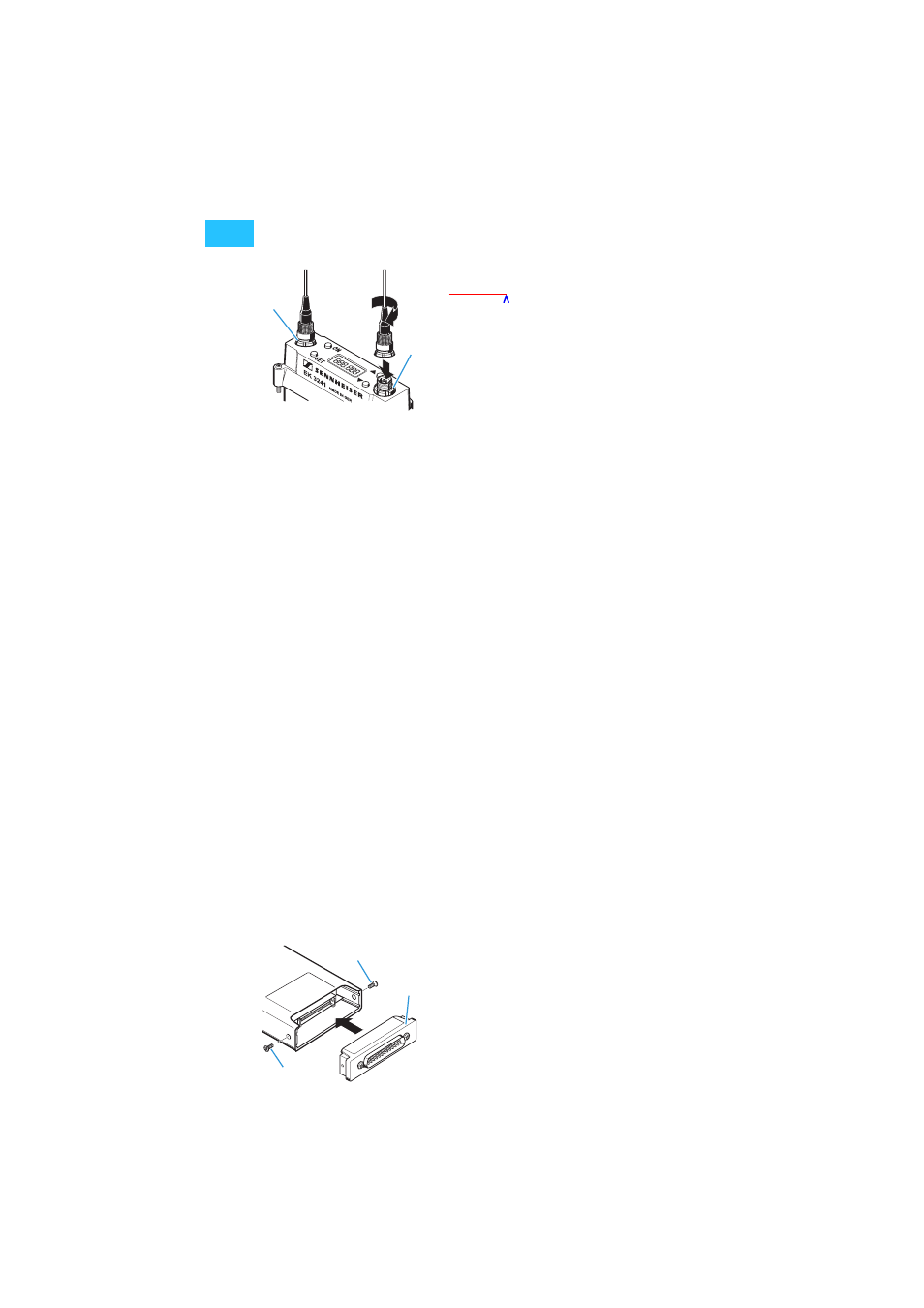

Подключение антенн
В комплекте с приемником идут две антенны. Они
необходимы для работы схемы разнесенного приема (см.
«Разнесённый прием» на стр. 22).
Закрепление приемника на видеокамере
Приемник может быть прикреплен к большинству
профессиональных видеокамер с разъемом для
приемника. Соответствующие комплекты установки вы
можете приобрести в качестве аксессуаров в сервисной
службе компании Sennheiser.
Вы можете приобрести комплекты для установки для
следующих типов камер (см. «Аксессуары» на стр. 23):
Комплект для установки состоит из:
y
Адаптер Sub-D
y
Рама для монтажа
y
Винты
Далее представлено в качестве примера описание
монтажа на камеры Ikegami или Panasonic:
̈
Подсоедините обе антенны к
разъмам
·
и
¶
.
̈
Прикрутите обе антенны.
Тип камеры
Комплект для установки
Sony
GA 3041-15 (15-контактный)
Ikegami, Panasonic
GA 3041-25 (25-контактный)
Thomson
GA 3041-44 (44-контактный)
̈
Закрепите адаптер Sub-D
º
при помощи двух винтов
¾
к
нижней стороне приемника.
ᕧ
ᕢ
ᕨ
ᕩ
ᕩ
