EB 2046 RU
5
Монтаж

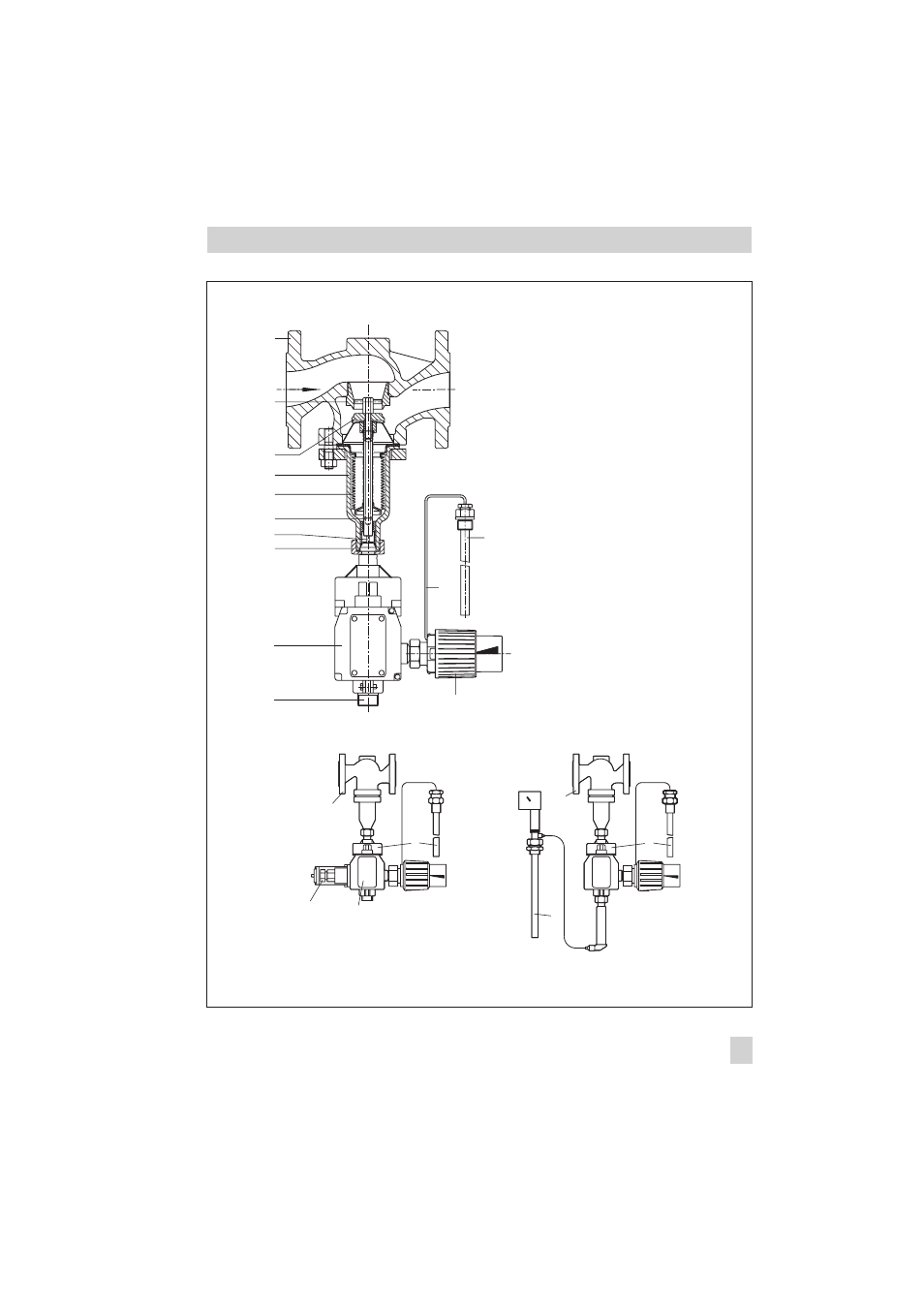

Рис.
1 · Предохранительное устройство ограничения температуры (STB)
с клапаном типа 2114
Клапан типа 2114
1
Корпус
2
Седло (заменяемое)
3
Плунжер
4
Корпус сильфона
4.1 Металлический сильфон
5
Шток плунжера с пружиной
Предохранительный термостат
6
Штифт пружины
7
Накидная гайка (соединение
клапан – рабочий блок)
8
Рабочий блок с пружинным
аккумулятором
9
Температурный датчик
с защитной гильзой
10 Капиллярная трубка
11 Задатчик
12 Присоединение регулирующего
термостата (только на TR/STB)
2
1
2
4
STB
TR
STB
1
1
2
3
5
4
4.1
6
7
8
12
9
10
11
Опция:
электромагнитное
или электрический
реле
сигнализатор
