Установка
6
Установка
6.1
Монтаж
Регулирующая станция изготавливается для
монтажа на трубах, стенах или щитах.
Для соответствующих габаритов см. рис. 11
и 12.
Трубный монтаж
Монтаж на горизонтальных или
вертикальных трубах 2" используется с
монтажной деталью и крепежом.
Требуемая монтажная деталь:
Зак.номер. 1400-6302.
Активная длина датчика
Пневмодатчик
Ø19.5
192
Монтажная плата
Защитная крышка
Крепеж
Ø12
труба 2”
G¾
31
30 3030
16
40
45
28
26278/938
69
160
13
Кабельный ввод M 20x1.5
Преобразователь температуры тип 3432 с тип 3436
Ø7
124
10
Порты:
26 x Регулируемая величина
27 w
внеш
Внеш. зад.величина
29 36
8/9 Пневмопитание Z
5
38 y Регулируемая перемен-я
26278/938
Присоединение к процессу
Пневмоприсоединения
160
резьба 1/8 NPT
28
13
Преобразователь давления тип 3432 с тип 3435

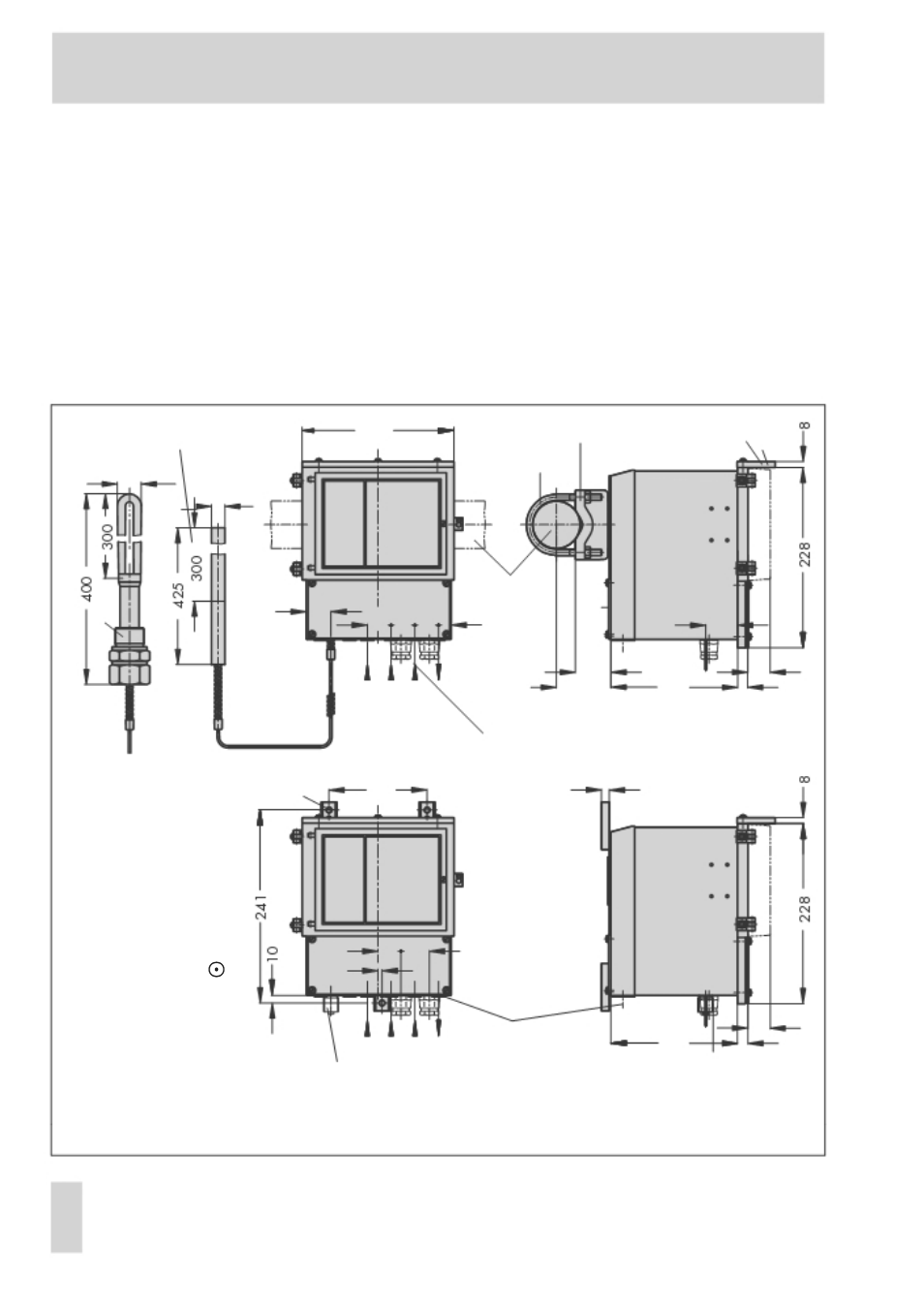

Рис. 11 · Габаритные размеры регулирующей станции тип 3432
20
EB 7030 RU
