Подключения

EB 8380-1 RU



Указания по выбору кабеля и
электрических проводов:
Для прокладки большого количества
искрозащищенных электрических цепей в
многожильном кабеле следует соблюдать
раздел 12 предписаний EN 60079-14; VDE
0165/8.98.
В особенности необходимо соблюдать
минимальную

толщину

изоляции

отдельного провода, составляющую не
менее 0,2 мм.

Под

изоляцией

подразумеваются широко применяемые
изолирующие материалы, такие, как,
например, полиэтилен.
Диаметр

отдельного

проводника

тонкожильного

провода

должен

составлять не менее 0,1 мм.
Окончания

проводников

следует

предохранять от обламывания, например,
с помощью концевых гильз.
При подключении более двух отдельных
кабелей

можно

смонтировать

дополнительное

винтовое

кабельное

крепление. Неиспользуемые кабельные
жилы должны изолироваться с помощью
глухих гильз-заглушек.


Провода для сигнала управления следует
подключать к клеммам 11 и 12 на корпусе с
учетом полярности согласно рис. 9.
Подаваемое

напряжение

не

должно

превышать 15 В.


Внимание!
При переполюсовке потенциалов
достаточно уже напряжения 1,4В, чтобы
достичь граничного тока разрушения
500мА.


Гнезда, обозначенные «+» и «-», позволяют
производить подключение коммуникаций на
месте установки позиционера.
Общее

подключение

устройства

согласования потенциалов (0) не требуется.
Если все же такое подключение состоится,
то устройство согласования потенциалов
можно подключить снаружи или внутри
прибора.

В

Ех-установках

следует

учитывать

требования

раздела 5.3.3

предписаний VDE 0165.

В зависимости от исполнения позиционера
он

может

оснащаться

индуктивными

концевыми датчиками, программируемыми
граничными контактами и/ или устройством
принудительного сброса воздуха.

Все электрические цепи гальванически
развязаны друг от друга.

В исполнении с датчиком положения
установленный

измерительный

преобразователь работает по 2-проводной
схеме.




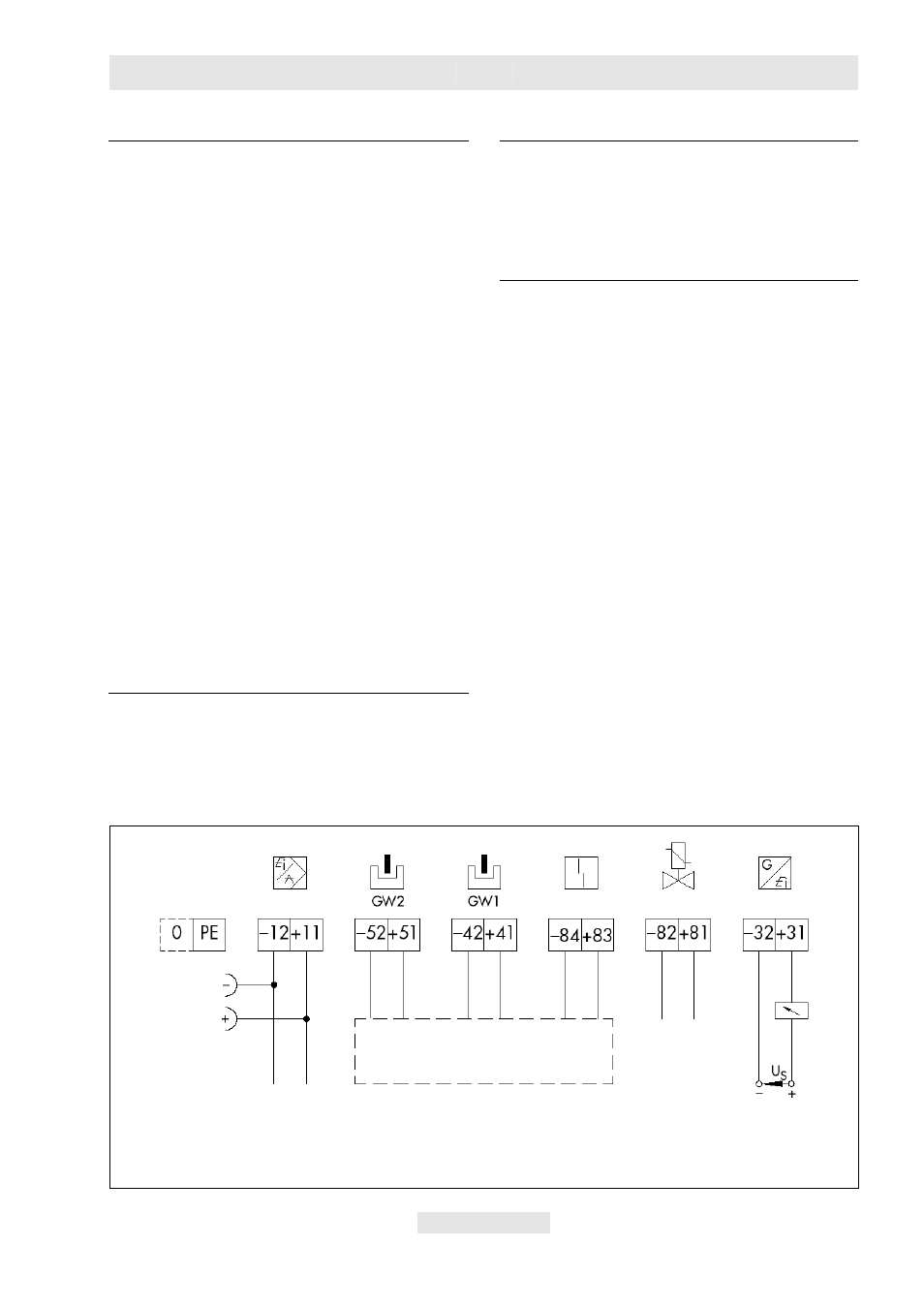

Рис.9 • Электрические подключения (изображение подключений согласно DIN 45140)

соединения

сигнал

управления

i mA

релейный усилитель

согласно EN 60947-5-6

граничные

сигнализация

контакты

неисправности

6…24 V DC

принудит.

сброс

воздуха

питающее напряж.
датчика положения
