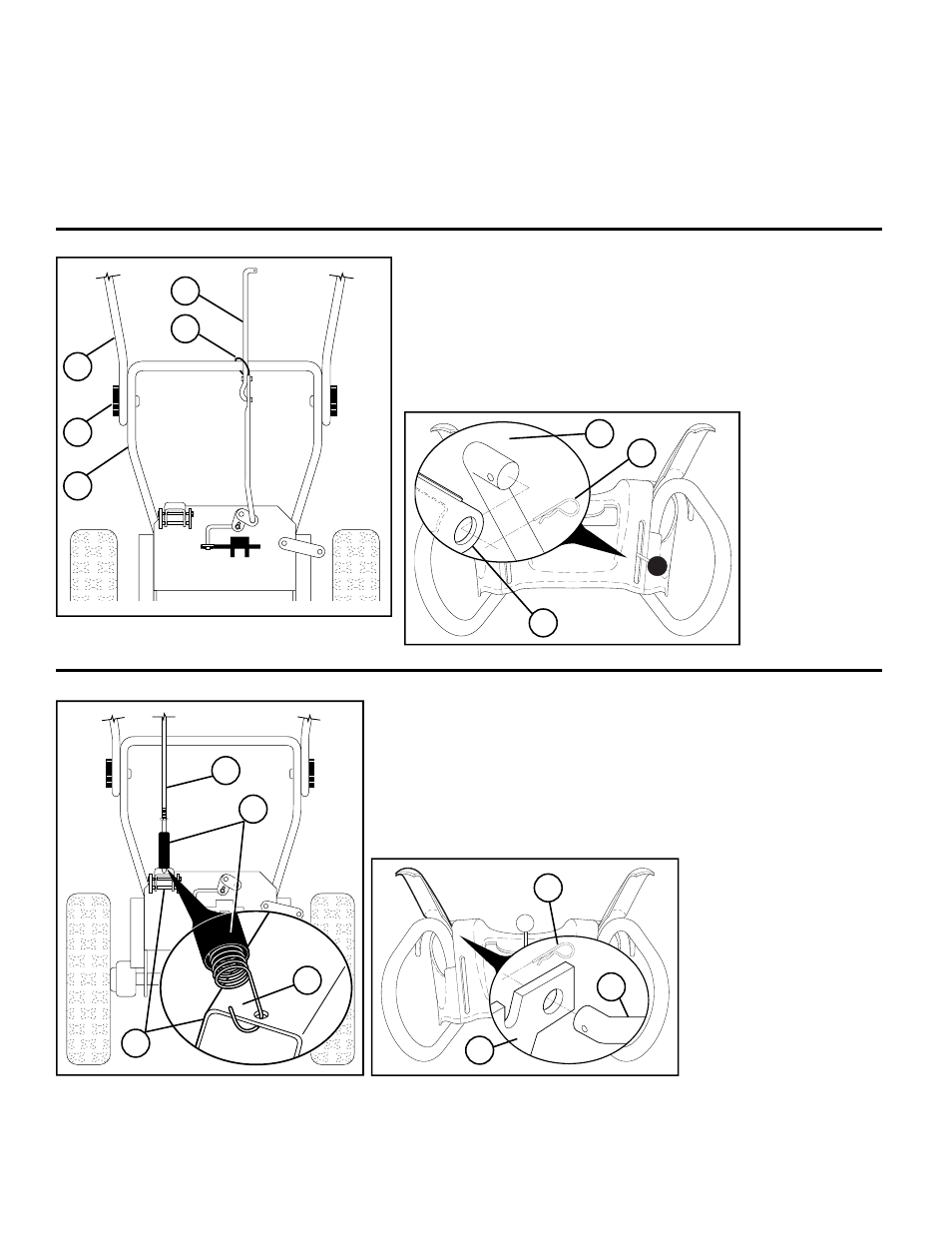

Разверните верхнюю ручку
1. Поднимите верхнюю ручку (A) в рабочее положение и тщательно
закрепите с помощью барашков (B).
Установите рычаг управления скоростью
1. Удалите пластиковый хомут (C) удерживающий рычаг (D) у нижней
ручки (E).
2. Вставьте рычаг в кронштейн управления скоростью (G) и закрепите
с помощью пружины (F).
F
E
A
D
C
B
A
Установите рычаг управления приводом
Рычаг управления приводом (A) имеет на конце пружины окончание в виде
крючка, как показано на рисунке.
1. Сдвиньте резиновую манжету (B) вверх и закрепите крючок пружины на
вращающемся кронштейне (С) так чтобы крючок смотрел вниз, как показано
на рисунке (D).
2. Расположив верхнюю часть рычага под левой стороной панели управления
заведите рычаг вниз и вставьте верхушку рычага в отверстие в кронштейне
управления приводом (E). Закрепите с помощью фиксирующей пружины (F).
Распакуйте снегоуборщик
1. Выньте из коробки свободно лежащие детали и коробки.
2. Разрежьте грани коробки сверху вниз и положите стенки
коробки на землю.
3. Удалите все упаковочные материалы за исключением
пластикового хомута удерживающего рычаг управления
скоростью возле нижней ручки.
4. Извлеките снегоуборщик из коробки и внимательно
осмотрите не осталось ли в коробке каких-либо деталей.
Подготовка снегоуборщика к работе
Ящик для инструментов
В комплект снегоуборщика входит ящик для инструментов.
Ящик располагается в верхней части крышки ременного
привода. Он предназначен для хранения запасных болтов, гаек
и входящего в комплект комбинированного гаечного ключа.
ПРИМЕЧАНИЕ: Комбинированный гаечный ключ может быть
использован для установки выбрасывателя на снегоуборщик,
а также для регулировки направляющих салазок.
