СБОРКА
ПРИМЕЧАНИЕ: Убедитесь, что
инструмент собран так, как показано в
инструкции.

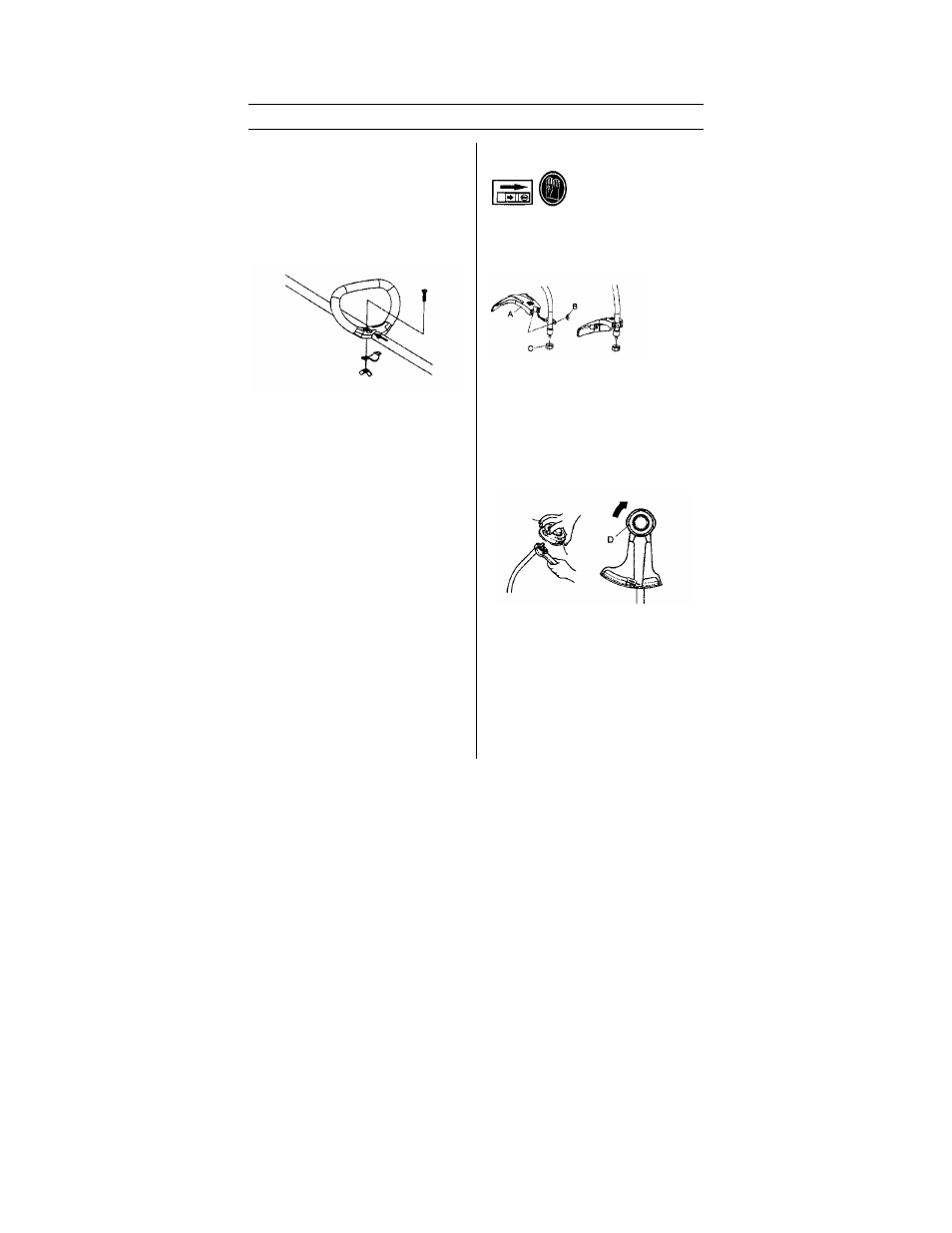

Сборка петлеобразной рукоятки
·
Установите ручку на штангу.
Обратите внимание на то, что ручка
должна устанавливаться между двух
стрелок, нанесенных на штангу.
·
Установите болт, зажим и
барашковую гайку, как показано на
рисунке.
·
Плотно затяните барашковую гайку.
Установка защиты и триммерной
головки
·
Установите защитный кожуx (A)
триммера, соответствующий
данному типу головки триммера.
Наденьте защитный кожуx на скобу
штанги и закрепите его гайкой (В).
·
Наденьте на вал пылезащитный
колпачок (C). Пылезащитный
колпачок должен полностью
закрывать гайку.
·
Зажмите пылезащитный колпачок
гаечным ключом, чтобы застопорить
вал.
·
Привинтите головку триммера (D) к
валу поворачивая ее по часовой
стрелке.
·
Для разборки выполните
вышеприведенные операции в
обратном порядке.
