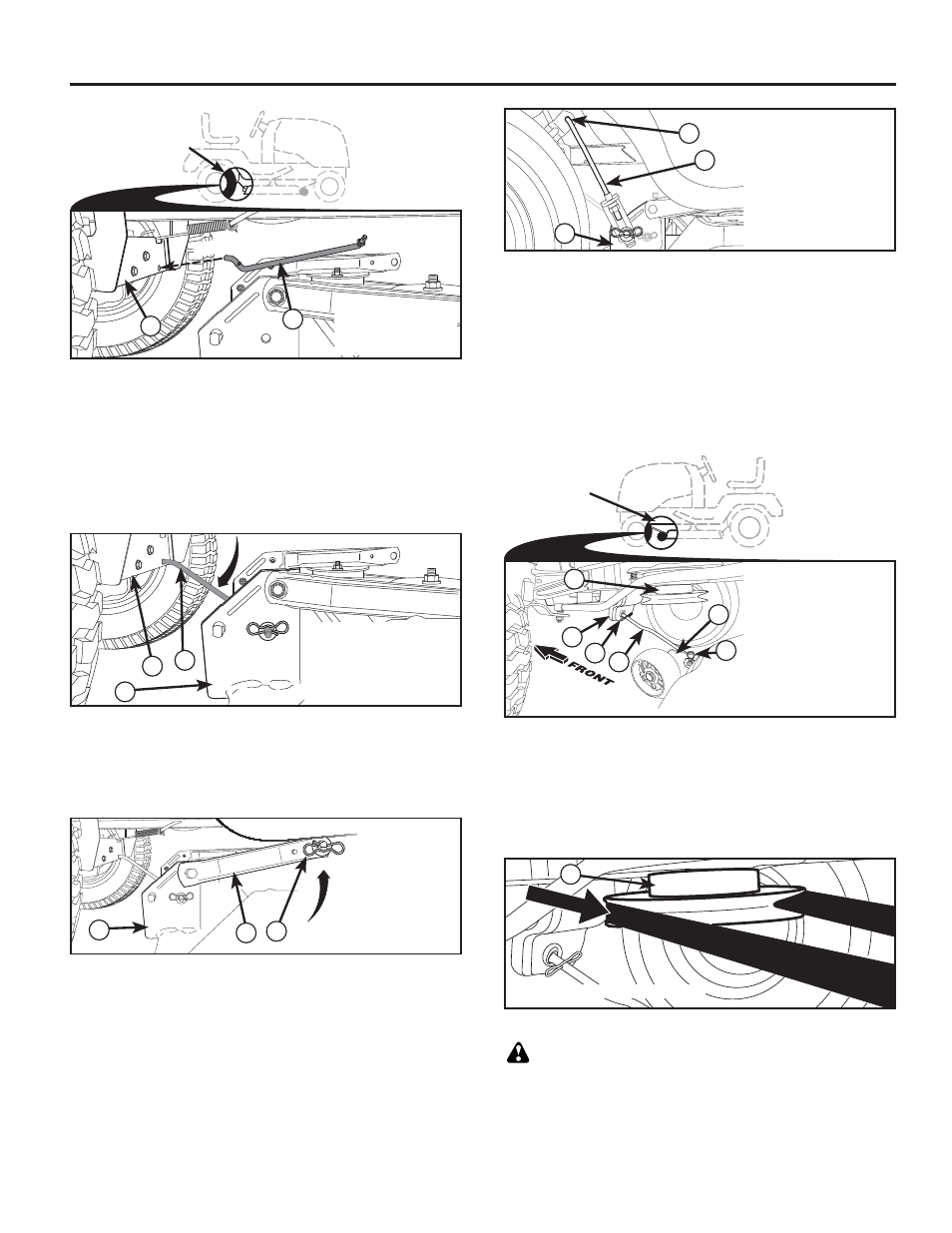

D. Dešinės Pusės Galinis
Vejapjovės Kronšteinas
S. Apsaugos Nuo
Svyravimo Strypas
T. TransmisiJos
Kronšteinas
Apsaugos Nuo
Svyravimo Strypo
(S) Vieta
Transmisijos
Kronšteinas (T),
Esantis Tarp
Galinių Padangų
Įstatykite 90° Galą Į
Angą
S
T
S. Apsaugos Nuo
Svyravimo Strypas
T. TransmisiJos
Kronšteinas
B
D
A
A. Šoninės
Vejapjovės
Pakabos
Atramos
B. Fiksavimo
Spyruoklė
D. Dešinės
Pusės Galinis
Vejapjovės
Kronšteinas
Priekinės
Grandies
Vieta
E. Priekinių Kėlimo
Grandžių Blokas
F. Priekinės Pakabos
Kronšteinas
G. Fiksavimo
Spyruoklė
H. Priekinis Vejapjovės
Kronšteinas
J. Maža Fiksavimo
Spyruoklė
M. Variklio Sankabos
Skriemulys
J
E
G
F
M
H
U
D
C
C. Galinės Kėlimo
Grandys
D. Dešinės Pusės
Galinis Vejapjovės
Kronšteinas
U. Anga
PASTABA: Priklausomai nuo modelio kronšteinas (T) gali skirtis
nuo pavaizduoto, tačiau apsaugos nuo svyravimo strypo anga
bus toje pačioje vietoje.
• Įstatykite apsaugos nuo svyravimo strypo (S) galą su inte-
gruota poveržle į vejapjovės dangčio kronšteiną vejapjovės
dešinėje. Įstatykite strypo galą su integruota poveržle į angą
galiniame vejapjovės kronšteine (D). Judinkite vejapjovę kiek
reikia, kad įstatytumėte strypo galą su integruota poveržle į
galinį vejapjovės kronšteiną (D).
• Pritvirtinkite maža poveržle ir maža fi ksavimo spyruokle kaip
pavaizduota.
7. Pritvirtinkite galines kėlimo grandis (C)
• Galinės kėlimo grandies (C) strypo galą įstatykite į angą
(U) traktoriaus kėlimo veleno pakabos atramoje ir uždėkite
grandį ant vejapjovės.
• Kelkite galinį vejapjovės kampą ir nustatykite angą grandies
bloke virš kaiščio galiniame vejapjovės kronšteine (D) bei
pritvirtinkite su didele poveržle ir didele fi ksavimo spyruokle.
• Veiksmus pakartokite kitoje traktoriaus pusėje.
6. Pritvirtinkite šoninius vejapjovės pakabos atramas
(A) prie važiuoklės
• Nustatykite priekinę angą šoninėje pakabos atramoje (A)
virš kaiščio traktoriaus važiuoklės išorėje ir pritvirtinkite su
didele poveržle ir didele fi ksavimo spyruokle (B).
• Veiksmus pakartokite kitoje traktoriaus pusėje.
• Uždėkite diržo įtempimo strypą (K) ant fi ksavimo kronšteino (L).
PERSPĖJIMAS: Diržo įtempimo strype yra spyruoklė.
Stipriai suimkite strypo rankeną ir lėtai užfi ksuokite.
• Kelkite priedo kėlimo svirtį į aukščiausią padėtį.
• Jei reikia, prieš eksploatuodami vejapjovę sureguliuokite
reguliuojamus ratus (žr. savininko / naudotojo vadovą).
Patikrinkite reguliuojamus ratus, dangčio lygį ir grėblio
nustatymus.
9. Sumontuokite diržą ant variklio sankabos
skriemulio (M)
• Atlaisvinkite diržo įtempimo strypą (K) nuo fi ksavimo
kronšteino (L).
• Sumontuokite diržą ant variklio sankabos skriemulio (M).
SVARBU: Patikrinkite, ar diržas tinkamai juda visuose vejapjovės
skriemulio grioveliuose ir po rotoriaus gaubtais.
8. Pritvirtinkite priekinę grandį (E)
• Sukite vairą tiek, kad ratai būtų tiesūs.
• Iš traktoriaus priekio: įstatykite priekinės grandies strypo
galą (E) per priekinę angą į traktoriaus priekinės pakabos
kronšteiną (F).
• Judinkite kairę vejapjovės pusę ir per angą įstatykite didelę
fi ksavimo spyruoklę (G) į priekinę grandį (E) už priekinės
pakabos kronšteino (F).
• Kitą grandies (E) galą įstatykite į angą priekiniame vejapjovės
kronšteine (H) ir pritvirtinkite su poveržle ir maža fi ksavimo
spyruokle (J).
PASTABA: Dangtį reikia pakelti.
