Руководство по эксплуатации
66

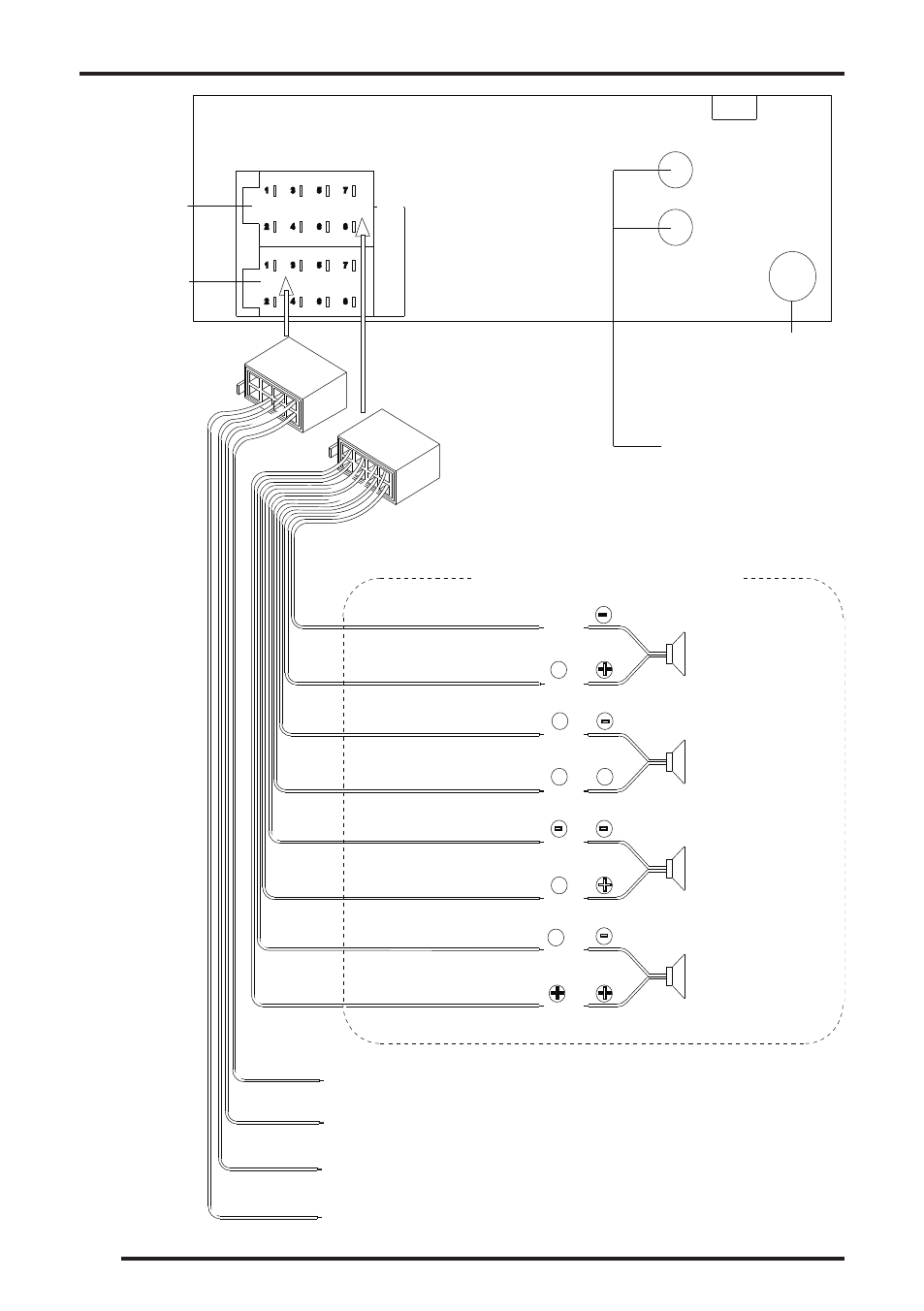

1. Присоединительный
разъём, часть В
2. Присоединительный разъём,
часть А
4. Разъем для подключения ан-
тенны
5. Аудио выход (линей-
ный, RCA, Красный –
правый аудиоканал,
Белый – левый аудио-
канал)
6. Тыловой левый гром-
коговоритель (Зеле-
ный (+), Зеленый/
Черный (-))
7. Фронтальный левый
громкоговоритель
(Белый (+), Белый/
Черный (-))
8. Фронтальный правый
громкоговоритель
(Серый (+), Серый/
Черный (-))
9. Тыловой
правый
громкоговоритель
(Фиолетовый (+), Фио-
летовый/Черный (-))
10. Масса (-) (Черный)
11. Зажигание (+12В) (Красный)
12. Питание антенны (+)/управление усилителем (Синий/Красный)
13. Аккумулятор (+12В) (Желтый)
3.
Пр
ед
ох
ра
ни
те
ль (
15 А
)
подсоЕдиНЕНиЯ
