• 5. Функции и опции балансировки
Серия GSP9700 Система Измерения Road Force
Экран схем данных по шине

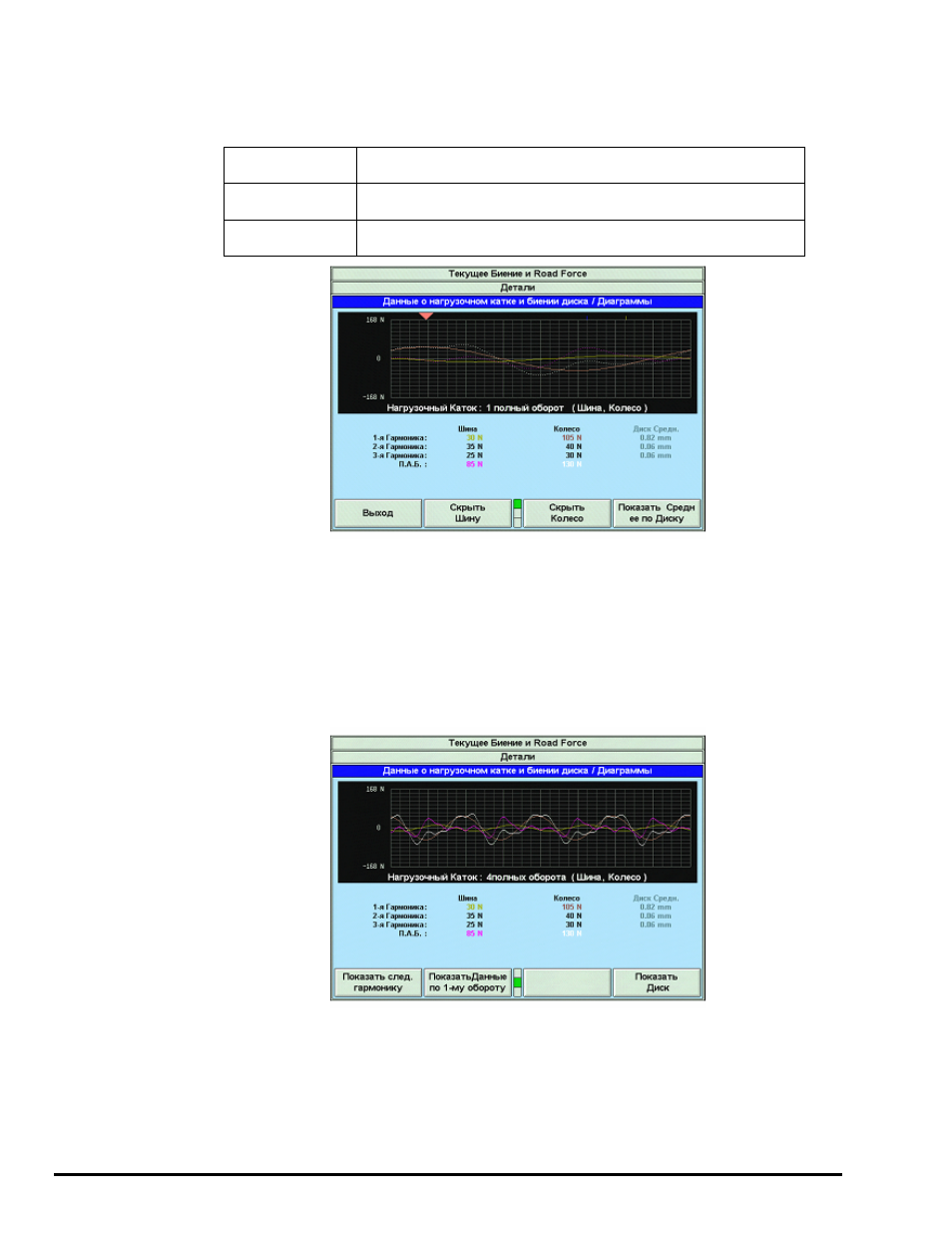

Нажатие клавиши «Показать шину» выведет на экран гармонику шины и ПАБ биения без
учета влияния обода. Цвета линий графиков для шины означают следующее
:
ЦВЕТ ЛИНИИ
ОПИСАНИЕ
Фиолетовый
ПАБ для шины
.
Желтый
Вибрация первой гармоники для шины
.
Нажатие клавиш «Скрыть шину» или «Скрыть колесо» на экране схем биения
нагрузочного роллера скроет соответствующую схему из поля зрения. Это упрощает
изучение отдельных данных, а также печать отдельной схемы.
Во втором ряду меню находятся клавиши для работы с данными по нескольким
гармоникам и оборотам. Вы можете выбрать для просмотра любое желаемое сочетание
данных, гармоник и оборотов.
Например, изображенная ниже схема показывает четыре оборота по первой гармонике
для данных по колесу, полученных с использованием нагрузочного роллера
.
Нажатие клавиши «Показать один оборот» вернет отображение данных на схему по
одному обороту
.
