Система регулировки углов установки колес серии 511
3. Подробные сведения о работе с системой
• 33
Например, спецификация развала может быть такой:
1.0
° +1.0° -0.5°
В этом случае значение развала может лежать в пределах от 0,5
° до 2.0°, однако
предпочтительное (оптимальное) значение равно 1,0
°. Если показанный выше экран

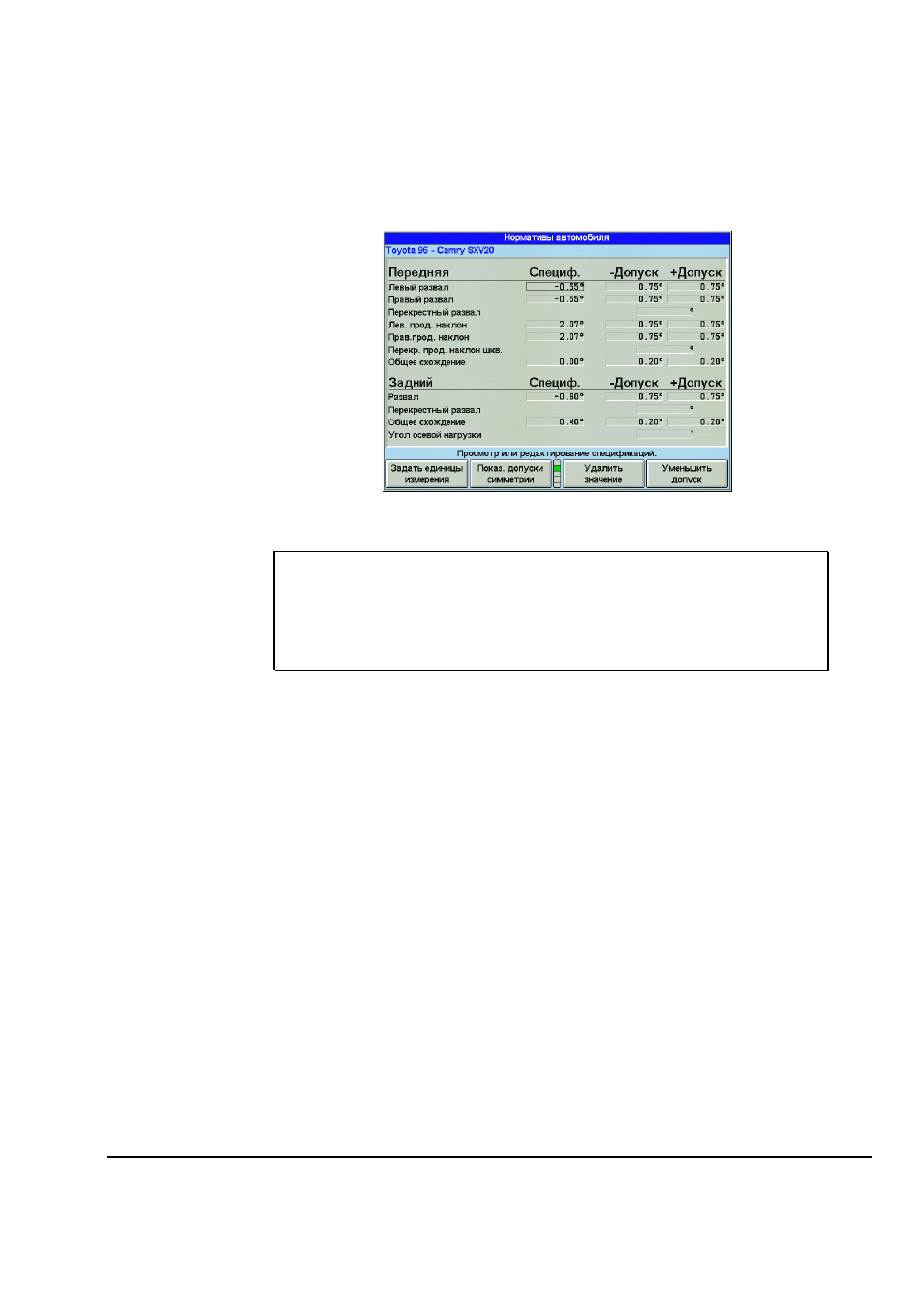

переключить в «несимметричный» формат, он будет выглядеть следующим
образом:
Переключение между «симметричным» и «несимметричным» форматами
осуществляется нажатием клавиш «Показать симметричные допуски» и «Показать
асимметричные допуски».
ПРИМЕЧАНИЕ: Если при отображении в асимметричном формате значения
отклонений в большую (+) или меньшую (-) сторону хотя бы
для одного допуска неравны, переключение в
симметричный формат невозможно. В этом случае клавиша
«Показать симметричные допуски» будет затенена серым и
система не будет реагировать на ее нажатие.
Группы первичных, вторичных спецификаций и спецификаций симметрии
Спецификации и допуски отображаются в трех различных группах:
«Первичные спецификации» -- это обычные спецификации и допуски
развала, продольного наклона поворотного шкворня, общего схождения и
угла тяги.
«Вторичные спецификации» -- это спецификации и допуски угла
поперечного наклона поворотного шкворня, обратного схождения при
повороте и максимального угла поворота.
«Спецификации симметрии» -- это смещение, колесная база, ширина колеи
и боковые вылеты колес.
Вы можете выбрать одну из этих групп нажатием клавиши «Показать вторичные
спецификации», «Показать спецификации симметрии» или «Показать первичные
спецификации».
Подробная информация о спецификациях
Более подробные объяснения всех параметров регулировки углов установки колес
смотрите в словаре технических терминов.
Спецификации и допуски «Индивидуального схождения» выводятся посредством
деления на 2 соответствующих спецификаций и допусков «Общего схождения»,
поэтому полей для ввода значений индивидуального схождения не предусмотрено.
Значения спецификаций «Перекрестного развала» и «Перекрестного продольного
наклона» равны нулю и не подлежат изменению, поэтому полей для ввода этих
значений не предусмотрено.
