КОЛЕСНЫЙ АДАПТЕР 175-321-1 С РЫЧАГОМ, ОБОРУДОВАННЫМ ХРАПОВЫМ
МЕХАНИЗМОМ
Для затяжки поверните рычаг по часовой стрелке. Если верхняя часть колесного
адаптера не дает возможности повернуть рычаг, то вращая ручку регулировки адаптера
переместите верхнюю часть адаптера в положение, в котором рычаг может свободно
поворачиваться. Или потяните за рычаг вверх, выведя его храповый механизм из
зацепления, поверните рычаг против часовой стрелки и снова введите храповый
механизм в зацепление нажатием на рычаг вдоль его оси.
Проводите вышеуказанную процедуру до тех пор, пока не зафиксируете вал датчика в
адаптере.

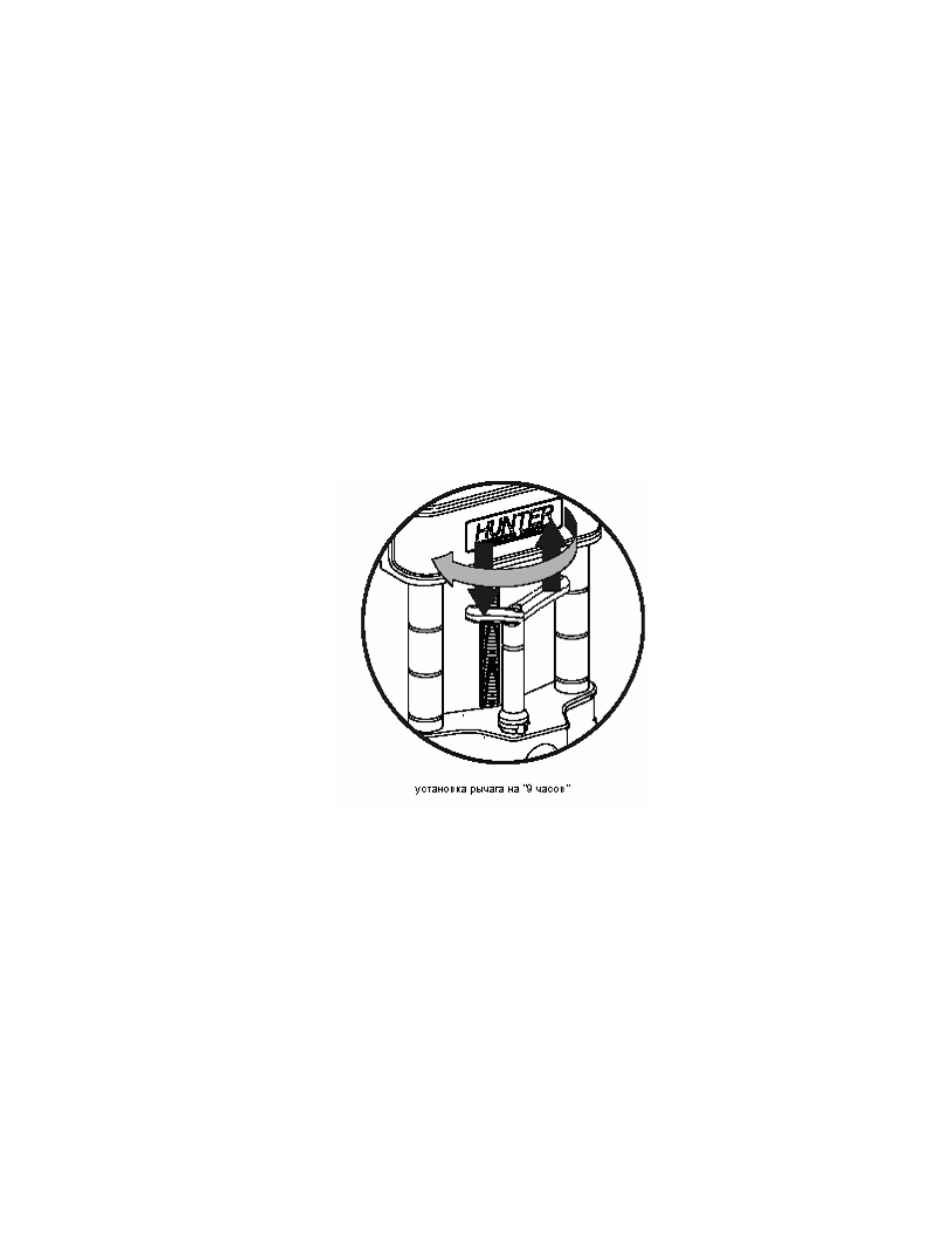

Когда вал датчика затянут, установите рычаг в положение на «9 часов».Для этого
вытяните рычаг для выведения храповика из зацепления, поверните рычаг на «9 часов»,
снова введите в зацепление нажатием на рычаг вдоль его оси.
Положение рычага на «9 часов» исключает возможные контакты с верхней частью
адаптера или датчиком во время проведения измерений.
Работа с рычагом фиксации вала датчика после его первоначальной настройки.
Чтобы снять датчик или поменять положение мишени, поверните рычаг против часовой
стрелки из положения «9 часов» в положение «3 часа».
