Инструкция по эксплуатации Humminbird KRL-300
Страница 2

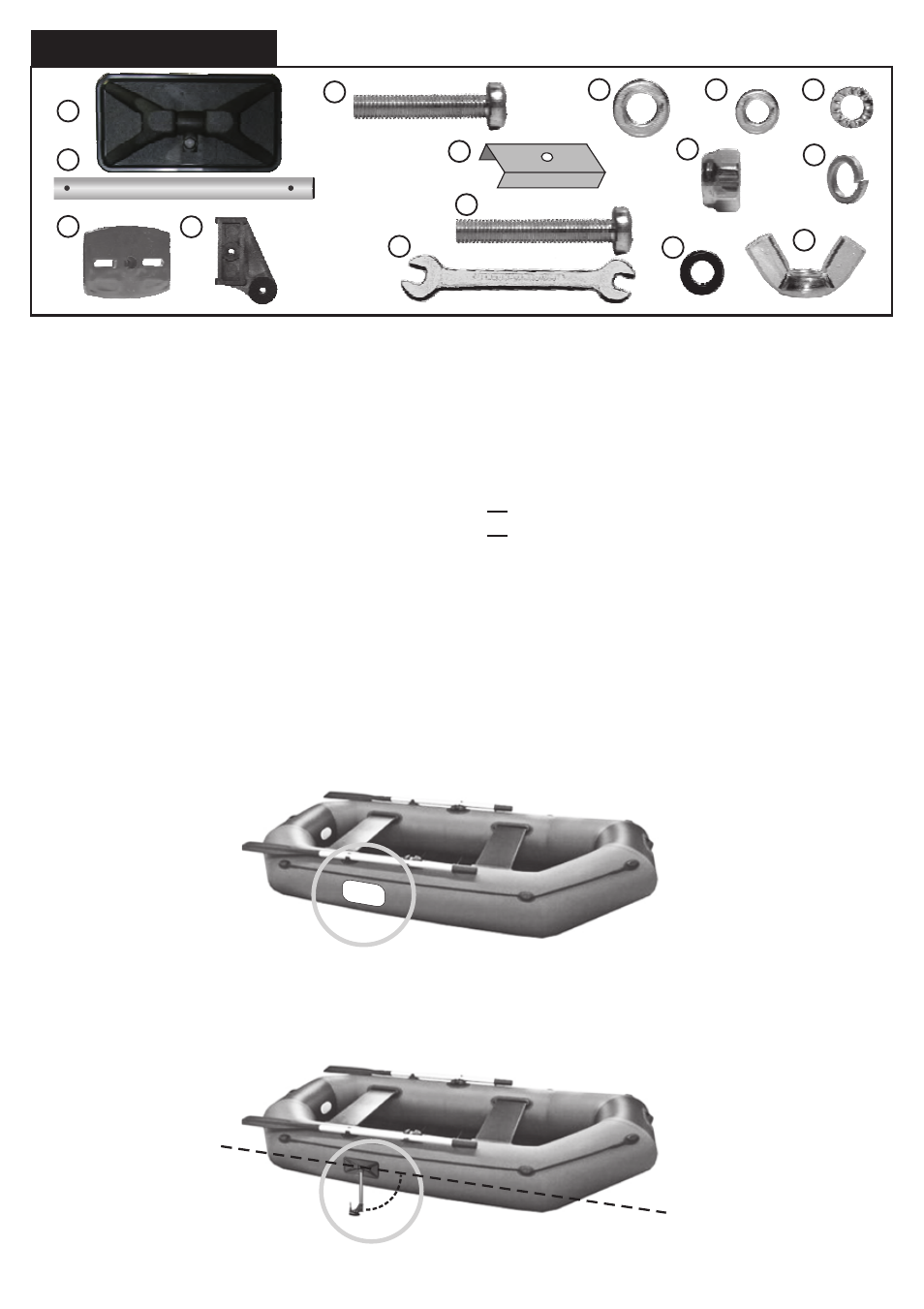

В комплекте поставки:
1. Опорная деталь
2. Трубка алюминиевая
3. Пластиковая насадка
4. Пластиковая боковая насадка
5. Винт М5х25 для крепления
датчика и насадки (3шт.)
. П-образный переходник
7. Винт М6х40 для крепления
датчика к насадке (4) (1шт.)
8. Шайба D6 (1шт.)
6
9. Шайба D5 (2шт.)
10. Шайба D5 зубчатая (1шт.)
11. Шайба гровер D6 (1шт.)
12. Гайка самоконтрящаяся М5 (2шт.)
13. Гайка-барашек М6 (1шт.)
14. Шайба резиновая
15. Рожковый ключ 7х8 (1шт.)
Наждачная бумага
Клей
3
2
1
6
5
4
8
10
12
9
11
13
15
7
14
Выбор места установкикрепления
1.
2.
3.
90
о
Накачайте лодку и выберите место для установки кронштейна. Рекомендуемое
место установки - левый или правый борт в кормовой части лодки, в среднем
положении по высоте борта. Отметьте зону приклеивания на борту лодки (мелом
или др.).
Далее необходимо зачистить наждачной бумагой, обезжирить и подготовить
деталь (1) и место приклеивания на борту, в соответствии с инструкцией по
приклеиванию.
Приклейте деталь (1) к борту лодки. Для обеспечения относительной
перпендикулярности кронштейна к плоскости дна лодки, рекомендуется перед
приклеиванием собрать детали (1) и (2). Рабочее положение датчика эхолота
регулируется на воде, в месте крепления к пластиковой насадке.
-2-
