17
Порядок зксплуатации

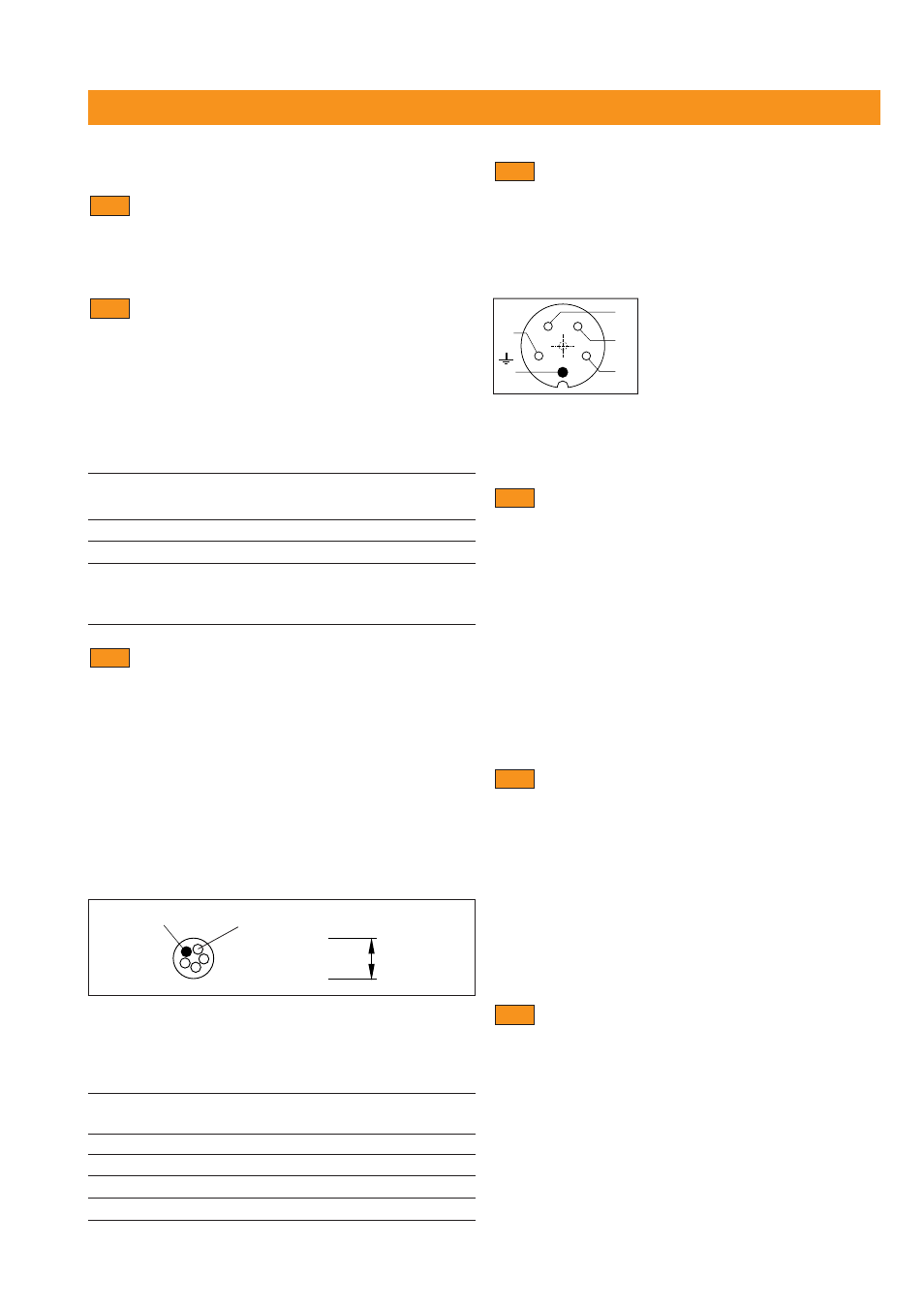

Штепсельная вилка (согласно европейскому
стандарту EN 60309)
Схема разводки: 3-фазн. + РЕ
PE = земля
N = нейтраль: Для работы машины DS TS 5-SE
данный провод не требуется.
L1 = Фаза 1
L2 = Фаза 2
L3 = Фаза 3
Разводка внутри штепсельной вилки должна быть
выполнена в соответствии с тем, как показано на ее
основании (согласно проставленным там номерам).
Охлаждающая вода
Рекомендуемое значение расхода охлаждающей воды
составляет от 2 до 4 л/мин. при оптимальной температуре
воды не более 18
°
С.
Абсолютный минимум такого расхода составляет
2 л/мин.
Давление воды: от 4 до (но не более 6) бар.
В зависимости от типа выполняемых работ и конкретной
ситуации следует осуществлять необходимые
мероприятия по утилизации отработанной воды
(например, по созданию фильтров для воды, ее удалению
и т.п.).
Уточнение ситуации и обеспечение
безопасности в месте проведения работ
Перед началом работ необходимо получить разрешение
от руководства строительной площадкой. Выясните,
разрешена ли сквозная резка материала по углам.
Если нет, то следует заранее наметить и просверлить
соответствующие угловые отверстия. Проверить,
огорожена ли зона проведения работ, на месте ли
опоры и расставлены ли предупредительные знаки и
надписи.
Планирование последовательности работ
по резке и обозначение резов и точек крепления
Части, которые после резки необходимо удалить,
обычно размечаются линией реза самим клиентом.
После правильного расположения опор рельсовых
направляющих можно приступать к выполнению ранее
намеченной рациональной последовательности работ
по резке.
В случае необходимости скорректируйте максимальный
размер и массу бетонных блоков в соответствии с
1.7
1.6
1.5
1.4
1. Подготовка места для работы
Предупреждения и меры безопасности
Перед началом эксплуатации машины DS TS 5-SE
следует внимательно изучить и выполнить все положения
раздела ”Меры безопасности”.
Подключение к сети электропитания
Необходимо убедиться в том, что шнур электропитания,
идущий от сети или от генератора, имеет заземляющий
провод, подключенный к шине заземления. Подключение
данного устройства к сети электропитания непосредстве-
нно в месте проведения работ должно осуществляться
в соответствии со следующими требованиями техники
безопасности:
Напряжение
Максимальный ток
через плавку вставку /
предохранитель (амп.)
3x200 B
32 A
3x400 В
16 A
Автоматический выключатель RCD в
месте подключения устройства к сети электро-
питания в месте проведения работ не более 30 мА
Удлинители
Допускается использование только тех удлинителей,
которые подходят для данного применения и способны
пропускать через себя достаточную мощность (т.е.
имеют достаточное поперечное сечение проводов).
При необходимости установите на свой удлинитель
штекер CEE 16 (соответствующий стандарту EN 60309),
который входит в комплект поставки. Требуемое
поперечное сечение проводов, входящих в тот или
иной удлинитель, находится в следующей зависимости
от его длины:
Поперечное сечение электрического удлинителя
F = площадь поперечного сечения (в мм
2
) отдельного
провода в удлинителе
³ Удлинитель может состоять из 4-х или 5-ти проводов.
Наличие 5-го (нейтрального) провода НЕ обязательно.
Поперечное сечение F в мм
2
Длина шнура
Напряжение / ток:
Напряжение / ток:
в метрах
400 В / 16 А
200 В / 32 А
25
F = 1.5 mm
2
F = 2.5 mm
2
50
F = 1.5 mm
2
F = 2.5 mm
2
75
F = 2.5 mm
2
F = 4 mm
2
100
F = 2.5 mm
2
F = 4 mm
2
1.3
1.2
1.1
D
F mm
2
L3
L2
L1
PE
N
³
