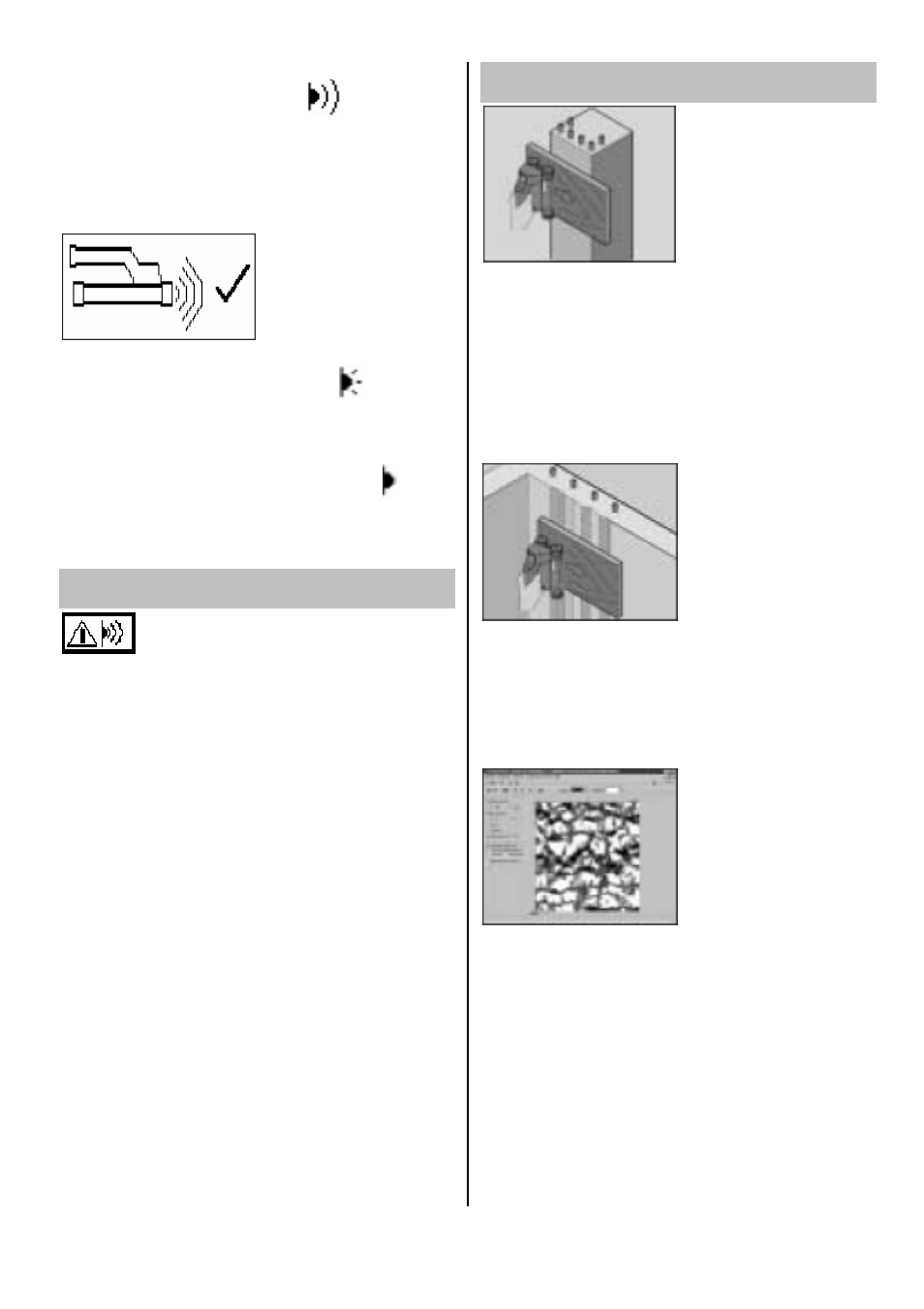

На мониторе иконка инфракрасного устройства
выглядит следующим образом:
, что означает
передачу данных. На сканере постоянно мигает
красный светоиндикатор.
Передача данных занимает от 1 до 15 секунд в
зависимости от количества и длины сканированных
изображений в сканере. По завершении передачи
данных выводится следующий экран:
На мониторе иконка инфракрасного устройства
преображается следующим образом:
до тех пор,
пока данные не будут получены картой памяти или
встроенной памятью.
После этого иконка инфракрасного устройства
преображается
следующим
образом:
.
Все
сканированные данные были успешно переданы.
Нажмите Confirm для удаления сканированных
изображений из сканера и возврата в главное меню.
7.4.2 Сообщения об ошибках во время передачи
данных
Данный символ может появиться на сканере во время
передачи данных между сканером и монитором. Он
указывает на то, что передача данных была прервана,
или соединение не может быть установлено. Перед
повторением попытки передачи данных убедитесь, что
сканер и монитор находятся друг от друга на
расстоянии, которое надежно меньше 0,5 м, и что они
правильно направлены друг на друга. Убедитесь, что
атмосфера не содержит пыли, а поверхности,
предохраняющие инфракрасные порты, чистые и не
имеют сильных царапин. Сильно поцарапанные
поверхности необходимо заменить в сервисном центре
Hilti.
Попытайтесь держать монитор и сканер правильно
направленными друг на друга в течение всего
периода передачи данных.
Если передача данных была прервана, данные
потеряны не будут. Данные будут стерты из сканера
только
после
успешной
их
передачи
и
подтверждения соответствующей клавишей на
сканере.
7.5 Советы по сканированию и оценке
результатов
Предмет, слишком узкий для сканирования,
или арматура, расположенная слишком
близко к внешнему углу.
Используйте тонкую пластинку, выступающую за
край(я) конструкции, и отсканируйте ее по пластинке
за пределами края. Учтите, что толщину пластинки
необходимо будет вычесть при измерении глубины.
В программном обеспечении компьютера можно
ввести
толщину
пластинки,
которая
будет
впоследствии автоматически вычтена из результатов
измерения глубины.
Неровная поверхность.
Неровные
поверхности
(например,
бетонные
поверхности с выступом заполнителя) вызывают
дополнительный шум и могут сделать невозможным
определение глубины залегания или диаметра. В
таких случаях также рекомендуется сканировать
поверх пластинки. Также необходимо учитывать все
вышесказанное относительно толщины пластинки.
«Интерференция» изображений
Интерференция
изображений
может
быть
следствием:
– Обломков арматуры
– Соединения стержней в местах пересечения
– Наличия
заполнителя
с
ферромагнитными
свойствами
– Параллельности концов арматурных стержней
плоскости сканирования
– Перпендикулярности концов арматурных стержней
плоскости сканирования (стоящие стержни)
- ПРИМЕЧАНИЕ -
Диаметры арматурных стержней и глубины их
залегания, определенные в области интерференции,
необходимо рассматривать с учетом их возможной
неточности.
