РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
9
ПОДКЛЮЧЕНИЕ

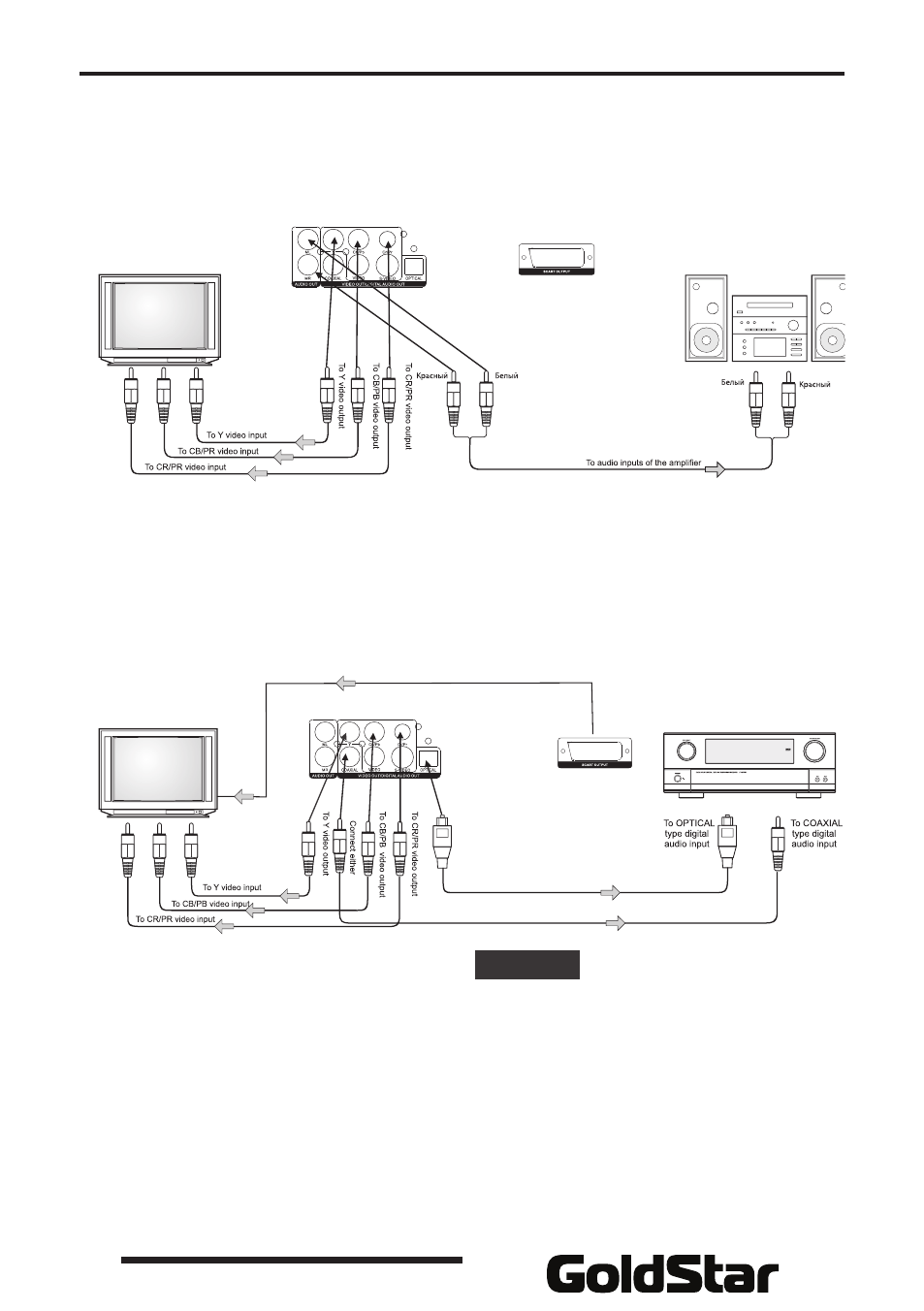

ПОДКЛЮЧЕНИЕ К АУДИОСИСТЕМЕ И ТЕЛЕВИЗОРУ С КОМПОНЕНТНЫМ ВИДЕОВХОДОМ
Соедините компонентные видео выходы DVD-проигрывателя и компонентные видеовходы телевизора. Соедините
аудио выход DVD-проигрывателя (красный – правый аудиоканал и белый – левый) и аудио вход усилителя.
ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ И УСИЛИТЕЛЮ С ЦИФРОВЫМ АУДИОВХОДОМ
ПРИМЕЧАНИЕ:
Во избежание помех в изображении используйте только один из описанных способов подключения видео.
Телевизор
Телевизор
DVD проигрываетль
Оптический цифровой кабель
Коаксиальный кабель
Усилитель с оптиче-
ским или коаксиаль-
ным входом
Аудиосистема
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
9
ПОДКЛЮЧЕНИЕ
ПОДКЛЮЧЕНИЕ К АУДИОСИСТЕМЕ И ТЕЛЕВИЗОРУ С КОМПОНЕНТНЫМ ВИДЕОВХОДОМ
Соедините компонентные видео выходы DVD-проигрывателя и компонентные видеовходы телевизора. Соедините
аудио выход DVD-проигрывателя (красный – правый аудиоканал и белый – левый) и аудио вход усилителя.
ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ И УСИЛИТЕЛЮ С ЦИФРОВЫМ АУДИОВХОДОМ
ПРИМЕЧАНИЕ:
Во избежание помех в изображении используйте только один из описанных способов подключения видео.
Телевизор
Телевизор
DVD проигрываетль
Оптический цифровой кабель
Коаксиальный кабель
Усилитель с оптиче-
ским или коаксиаль-
ным входом
Аудиосистема
Соедините компонентные видео выходы DVD-
проигрывателя и компонентные видеовходы теле-
визора при помощи кабеля с разъёмами RCA (в ком-
плект поставки не входит) . Соедините аудио выход
DVD-проигрывателя (красный – правый аудиоканал
и белый – левый) и аудио вход усилителя .
Соедините компонентные видео выходы DVD-
проигрывателя и компонентные видеовходы теле-
визора при помощи кабеля с разъёмами RCA (в ком-
плект поставки не входит) . Соедините цифровой
аудио выход DVD-проигрывателя (оптический или
коаксиальный) с цифровым аудио входом усилителя
при помощи оптического или коаксиального кабеля
(в комплект поставки не входит) .
ПРИМЕЧАНИЕ:
Во избежание помех в изображении используйте
только один из способов подключения видео сигнала.
