Montaż
Okap kuchenny jest przewidziany do montażu na
ścianie.
•
Podczas montażu uwzględnić ewentualną
konieczność zamontowania części wyposażenia
dodatkowego, np. zestaw startowy dla trybu
obiegu powietrza. Przestrzegać dołączonych
uzupełniających instrukcji montażu.
•
Przestrzegać odstępu minimalnego pomiędzy
płytą do gotowania i okapem kuchennym (patrz
„Przepisy bezpieczeństwa, Prawidłowy
montaż”)!
•
Chronić wrażliwe powierzchnie przed
uszkodzeniem!
Przygotowanie ściany
ṇ
NIEBEZPIECZEŃST WO ZRANIENIA
Niebezpieczeństwo poniesienia strat materialnych.
Przed przystąpieniem do wiercenia na miejscu
montażu sprawdzić, czy pod tynkiem występują
przewody elektryczne lub inne instalacje.
•
Ściana musi być płaska i pionowa.
•
Dołączone śruby i kołki rozporowe są
przeznaczone do litych ścian murowanych.
W przypadku innych konstrukcji ściany
(np. płyty gipsowe, beton porowaty, bloki cegieł
Poroton) zastosować odpowiedni materiał do
mocowania.
Uwzględnić wystarczającą nośność ściany.
•
Zwrócić uwagę, aby głębokość otworów była
odpowiednia do długości śrub.
•
Zapewnić mocne osadzenie kołka rozporowego.
Ciężar maksymalny okapu kuchennego: 40 kg
Zastrzega się prawo do wprowadzanie zmian
konstrukcyjnych podyktowanych postępem
technicznym.

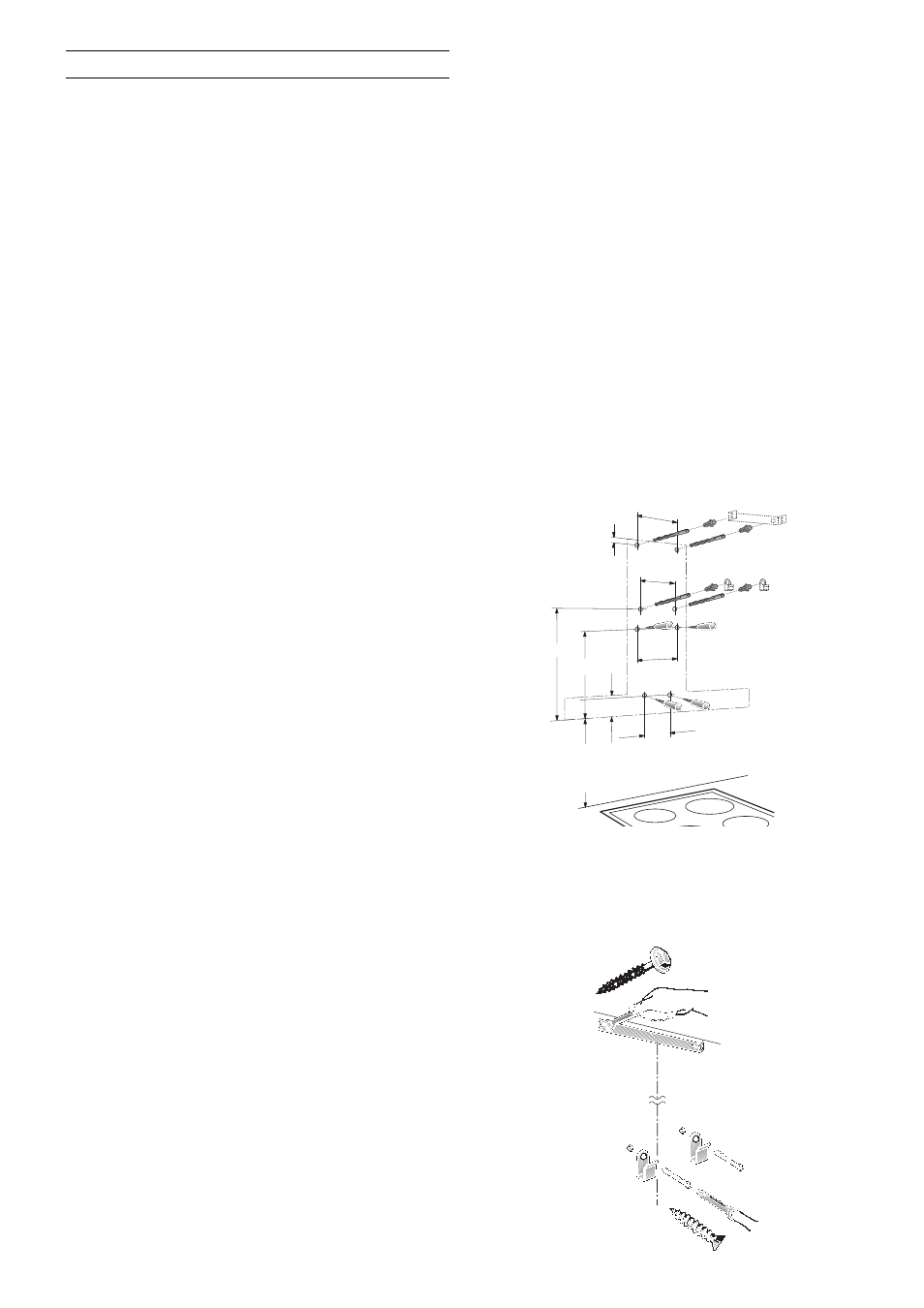

Przygotowanie do montażu
1
Zdjąć filtry tłuszczu (patrz instrukcja obsługi).
2
Od sufitu aż do dolnej krawędzi okapu
kuchennego nakreślić na ścianie linię
środkową.
3
Za pomocą szablonu zaznaczyć na ścianie
pozycje dla śrub oraz kontur obszaru
zawieszenia, aby ułatwić zawieszenie okapu.
ṇ
Zwrócić uwagę, że odstęp pomiędzy płytą do
gotowania i okapem kuchennym nie może być
mniejszy niż 600 mm w przypadku elektrycznych
względnie 700 mm w przypadku gazowych płyt do
gotowania. Dolna krawędź szablonu odpowiada
dolnej krawędzi okapu kuchennego.
4
Wywiercić 2 otwory dla górnego i 2 otwory dla
dolnego kątownika wsporczego l 8 mm, potem
wcisnąć kołki rozporowe tak, aby ich brzeg był
w jednej płaszczyźnie ze ścianą.
Wskazówka: Zwrócić uwagę na ewentualnie
konieczne do zamontowania części wyposażenia
dodatkowego.
5
Przykręcić śrubami górny i dwa dolne kątowniki
mocujące.
300
15
230
270
397
473
94
160
min. 600 Elektro
700 Gas
Empfehlung 700
min. 600 kuchenka elektryczna
700 kuchenka gazowa
zalecenie 700
