48
Okap kuchenny jest przewidziany do montażu na
ścianie.
•
Podczas montażu uwzględnić ewentualną
konieczność zamontowania części wyposażenia
dodatkowego, np. zestaw startowy dla trybu
obiegu powietrza. Przestrzegać dołączonych
uzupełniających instrukcji montażu.
•
Przestrzegać odstępu minimalnego pomiędzy
płytą do gotowania i okapem kuchennym (patrz
„Przepisy bezpieczeństwa, Prawidłowy
montaż”)!
•
Chronić wrażliwe powierzchnie przed
uszkodzeniem!
Przygotowanie ściany
ṇ
NIEBEZPIECZEŃST WO ZRANIENIA
Niebezpieczeństwo poniesienia strat materialnych.
Przed przystąpieniem do wiercenia na miejscu
montażu sprawdzić, czy pod tynkiem występują
przewody elektryczne lub inne instalacje.
•
Ściana musi być płaska i pionowa.
•
Dołączone śruby i kołki rozporowe są
przeznaczone do litych ścian murowanych.
W przypadku innych konstrukcji ściany
(np. płyty gipsowe, beton porowaty, bloki cegieł
Poroton) zastosować odpowiedni materiał do
mocowania.
Uwzględnić wystarczającą nośność ściany.
•
Zwrócić uwagę, aby głębokość otworów była
odpowiednia do długości śrub.
•
Zapewnić mocne osadzenie kołka rozporowego.
Ciężar maksymalny okapu kuchennego: 40 kg
Zastrzega się prawo do wprowadzanie zmian
konstrukcyjnych podyktowanych postępem
technicznym.
Przygotowanie do montażu
1
Od sufitu aż do dolnej krawędzi okapu
kuchennego nakreślić na ścianie pionową linię
środkową.
2
Za pomocą dołączonego szablonu zaznaczyć
pozycje dla śrub oraz kontur obszaru
zawieszenia, aby ułatwić zawieszenie okapu.
Dolna krawędź szablonu odpowiada dolnej
krawędzi okapu kuchennego.
3
Wywiercić 2 otwory Ø 8 mm dla zawiesi okapu
kuchennego oraz 2 otwory dla kątowników
mocujących obudowę kominową, potem
wcisnąć kołki rozporowe tak, aby ich brzeg był
w jednej płaszczyźnie ze ścianą.

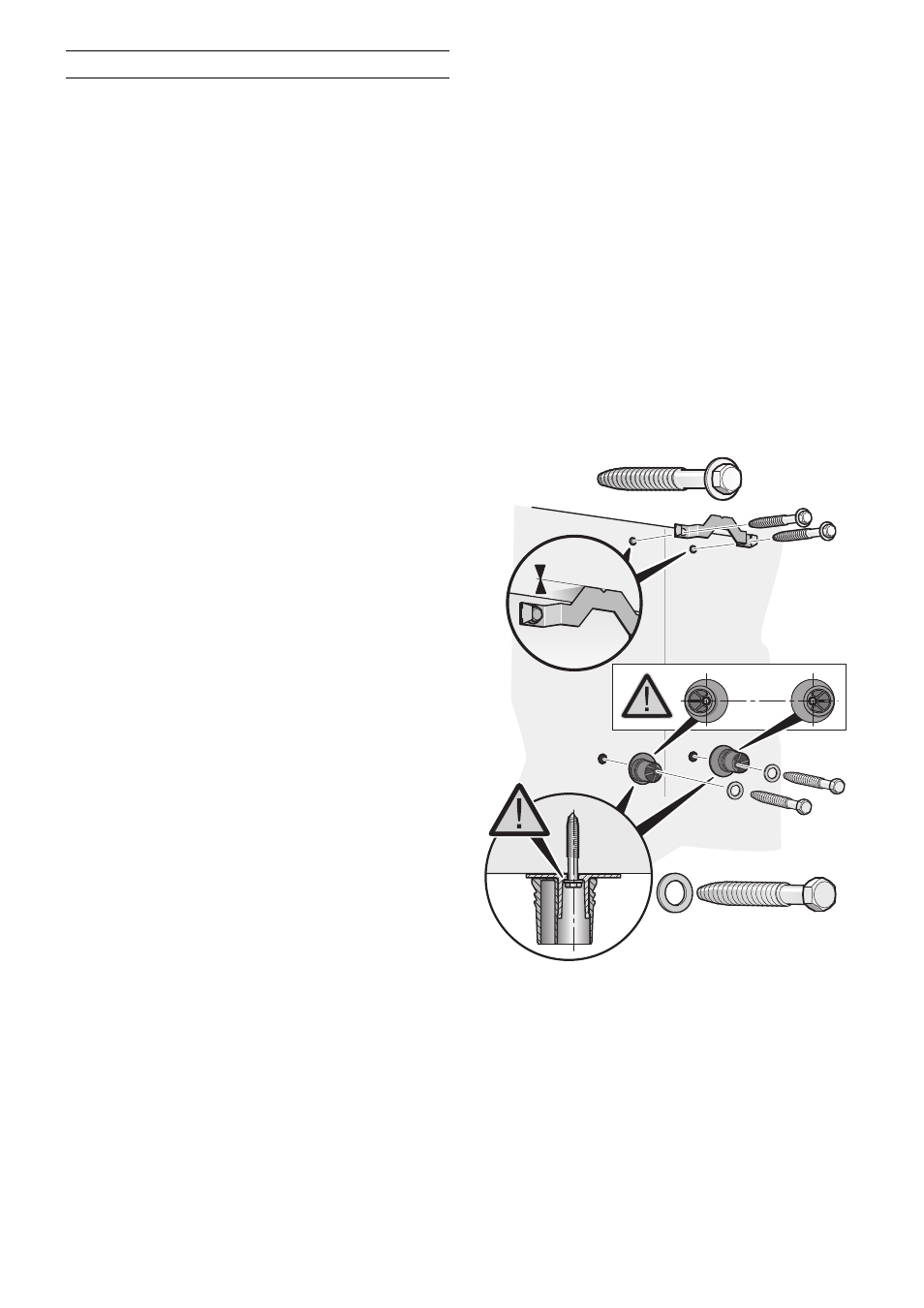

4
Przymocować śrubami kątownik obudowy
kominowej.
5
Przymocować śrubami zawiesia dla okapu
kuchennego:
przykręcić ręką, max. 3 Nm.
Zwrócić uwagę na prawidłowe położenie
podkładek i zawiesi!
Montaż
