18

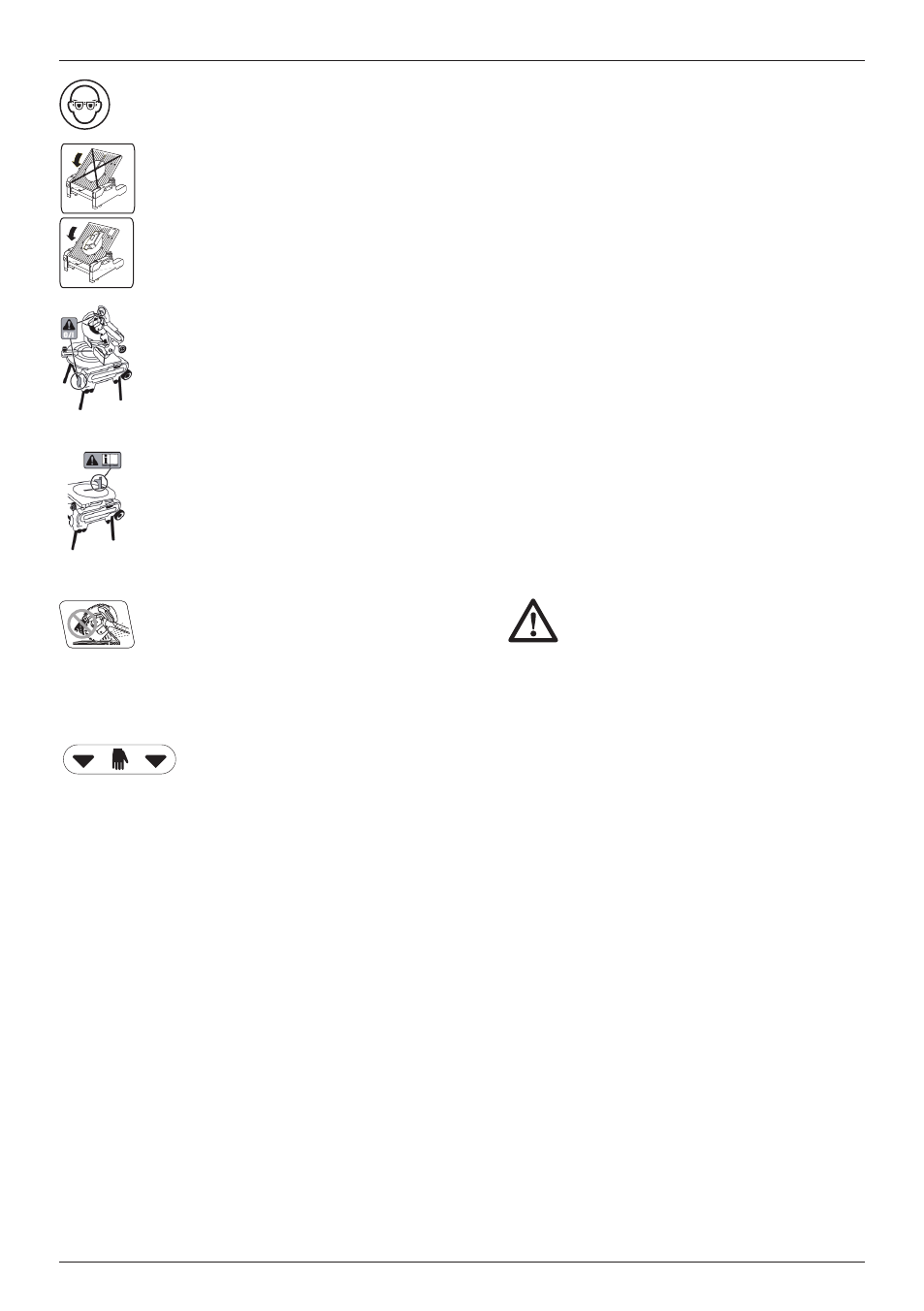

Надевайте защитные очки.
✔
Ни в коем случае не используйте
инструмент в режиме торцовочной
пилы без установленного защитного
кожуха.
При использовании инструмента
в режиме торцовочной пилы,
включайте/выключайте инструмент
при помощи куркового выключателя.
Не пользуйтесь коробкой
переключений в этом режиме.
При использовании инструмента
в режиме распиловочного
станка, всегда проверяйте, что
установлен расклинивающий нож.
Не используйте инструмент без
расклинивающего ножа.
При работе инструментом в режиме
торцовочной пилы не используйте
расклинивающий нож. Убедитесь,
что расклинивающий нож установлен
в верхнем исходном положении
(Рис. А2).
Место захвата для переноски
МЕСТО ПОЛОЖЕНИЯ КОДА ДАТЫ (РИС. А1)
Код даты (39), который также включает в себя
год изготовления, отштампован на поверхности
корпуса инструмента.
Пример:
2010 XX XX
Год изготовления
Комплект поставки
Упаковка содержит:
1 Частично собранная комбинированная пила
4 Ножки
1 Коробка, содержащая:
1
Верхний защитный кожух для режима
распиловочного станка
1
Нижний защитный кожух для режима
торцовочной пилы
1
Параллельная направляющая
1
Толкатель
1 Пластиковый пакет, в котором находятся:
4
Фиксирующие рукоятки М8.
4
Болта с грибовидными головками
М8 х 50
4
Плоские шайбы D8
1
Запорная втулка
1 Руководство по эксплуатации
1 Чертеж инструмента в разобранном виде
• Проверьте инструмент, детали
и дополнительные приспособления на
наличие повреждений, которые могли
произойти во время транспортировки.
• Перед началом работы необходимо
внимательно прочитать настоящее
руководство и принять к сведению
содержащуюся в нем информацию.
• Аккуратно извлеките инструмент из
упаковки.
Описание (Рис. A1 - A8)
ВНИМАНИЕ: Ни в коем
случае не модифицируйте
электроинструмент или какую-
либо его деталь. Это может
привести к получению травмы или
повреждению инструмента.
A1
1 Пусковой выключатель (режим
распиловочного станка)
2 Рычаг освобождения стола
3 Зажим поворотного стола
4 Стол торцовочной пилы
5 Поворотный стол
6 Правая направляющая
7 Левая направляющая
8 Рукоятка положения поворотного стола
9 Градуированная шкала угла скоса/пластина
для пропила
10 Переходник для пылеудаляющего
устройства
11 Неподвижный верхний защитный кожух
12 Подвижный нижний защитный кожух
13 Рычаг блокировки защитного кожуха
14 Рабочая рукоятка
A2
14 Рабочая рукоятка
