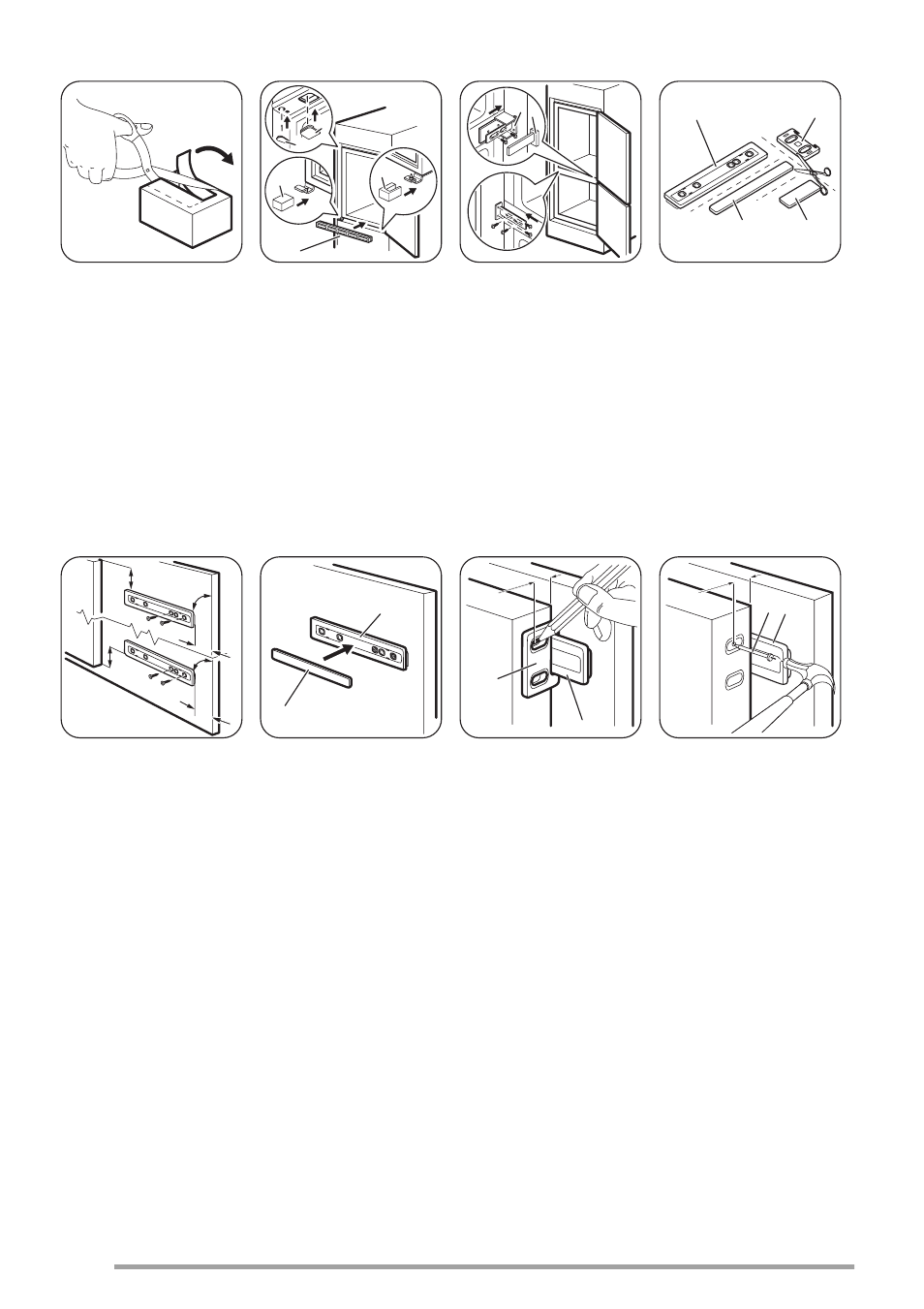

Fjern den rigtige del
fra hængslets afdæk-
ning (E). Sørg for at
fjerne den højre del på
det højre hængsel og
den venstre del på det
venstre hængsel.
E
E
D
C
B
Sæt afdækningerne
(C, D) i øskenerne og
hængselhullerne.
Montér udluftningsri-
sten (B).
Sæt hængselafdæ-
kningerne (E) på
hængslet.
G H
Forbind apparatet til
køkkenmodulets side:
1.
Skru skruerne i
del (G) løs, og flyt
delen (G) til køk-
kenskabets side-
væg.
2.
Stram skruerne på
delen (G) igen.
3.
Fastgør delen (H)
til delen (G).
Ha
Hb
Hd
Hc
Adskil delene (Ha),
(Hb), (Hc) og (Hd).
21 mm
21 mm
~50 mm
~50 mm
90
o
90
o
Montér del (Ha) på in-
dersiden af køkkenele-
mentet.
Ha
Hc
Tryk del (Hc) fast på
del (Ha).
Hb
Ha
8 mm
Åbn køleskabets dør
og skabslågen i en
vinkel på 90°.
Sæt den lille firkante-
de plade (Hb) i skin-
nen (Ha).
Sæt apparatets dør
sammen med skabslå-
gen og afmærk huller-
ne.
Ha
8 mm
K
Fjern beslagene og af-
mærk en afstand på 8
mm fra dørens udven-
dige kant, hvor søm-
met skal fastgøres (K).
