Установка и замена компонентов
109
8

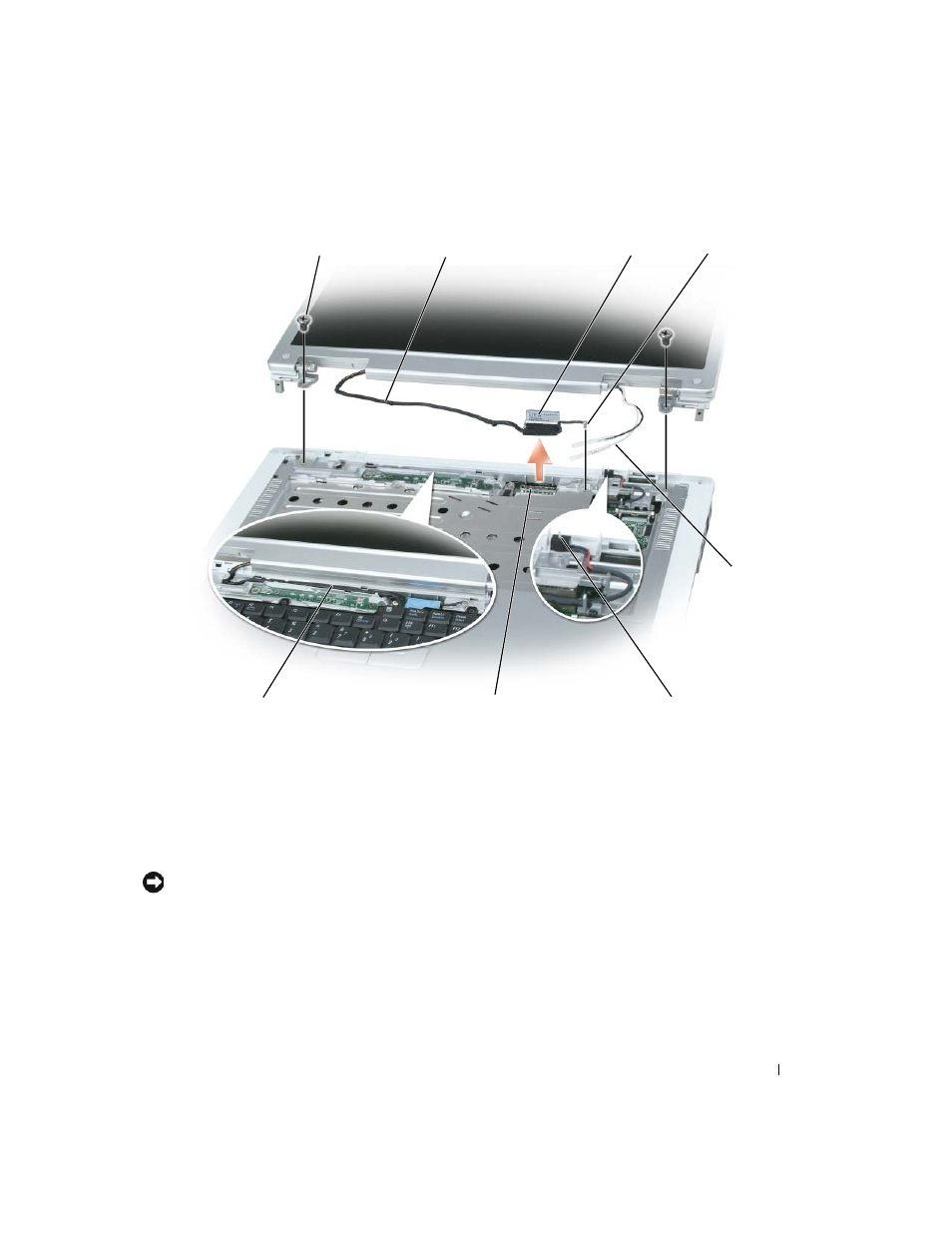

Поднимите дисплей вверх и вперед от компьютера.
ВНИМАНИЕ.
Выключатель режима ожидания является хрупким, его легко сломать. Не стучите по
переключателю при извлечении и установке дисплея.
При повторной установке дисплея убедитесь, что кабель дисплея ровно лежит в канале для кабеля и
надежно закреплен за язычками.
Убедитесь также, что кабели антенны не перекручены и ровно лежат в зажиме кабеля антенны.
1
винты (6)
2
кабель дисплея
3
язычок кабеля дисплея
4
винт для крепления
заземляющего провода
5
кабели антенны
6
переключатель ждущего
режима
7
разъем кабеля дисплея на
системной плате
8
канал для кабеля дисплея
7
2
8
3
5
1
4
6
