Инструкция по эксплуатации Dell INSPIRON 1525
Страница 71
Использование мультимедийных устройств
71
Если вы хотите подключить компьютер к телевизору или аудиоустройству,
рекомендуется подключать видео- и звуковые кабели к компьютеру в одном
из нижеуказанных сочетаний:
Кабель S-video и стандартный звуковой кабель
Композитный видеокабель и стандартный звуковой кабель
•
Компонентный видеокабель и стандартный звуковой кабель
ПРИМЕЧАНИЕ.
Чтобы определить требуемый способ подключения,
смотрите схемы подключения, приведенные в начале каждого подраздела.

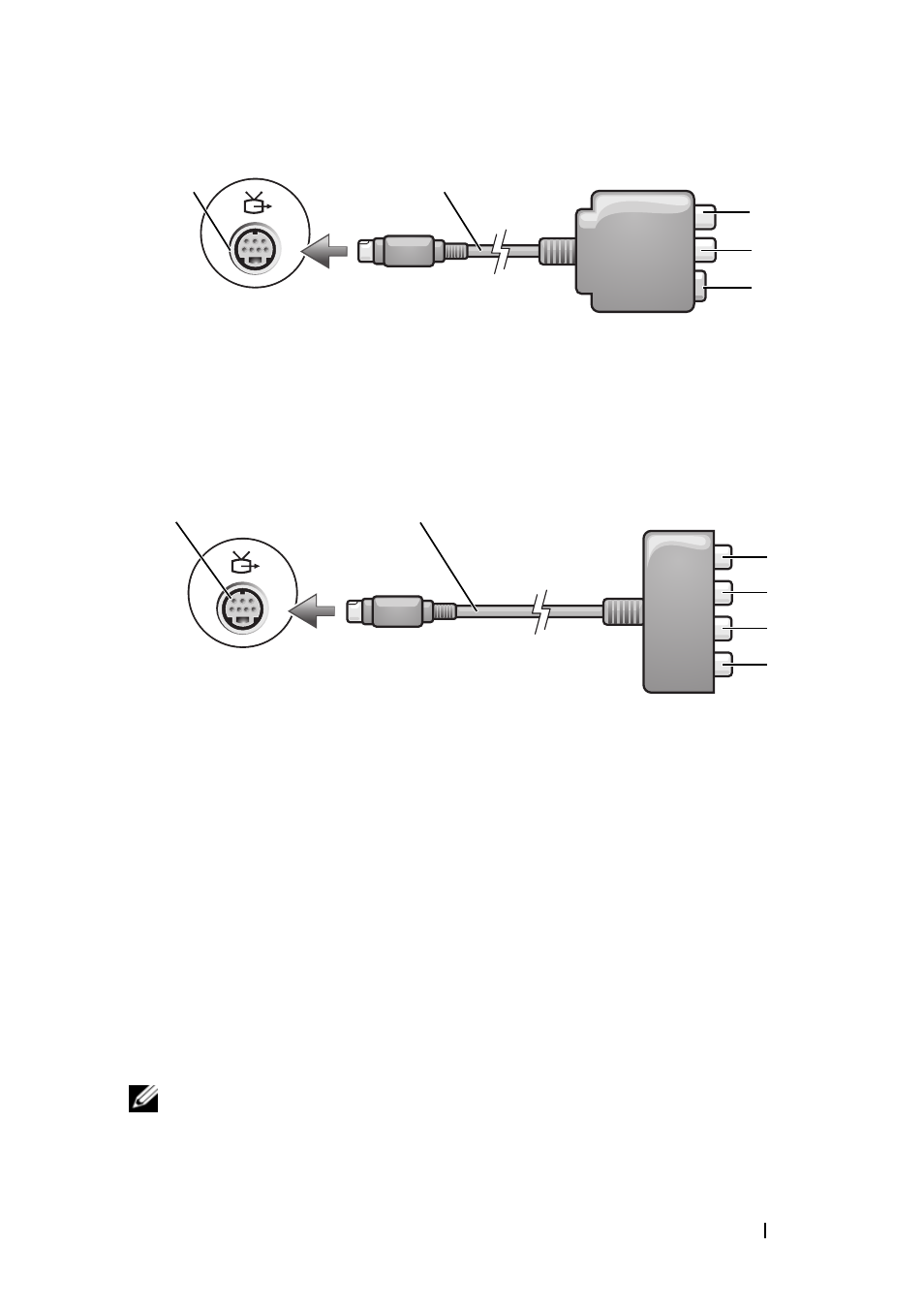

1
разъем S-video (ТВ-выход)
2
композитный видеоадаптер
3
цифровой аудиоразъем S/PDIF 4
выходной разъем композитного
видеосигнала
5
разъем S-video
1
разъем S-video (ТВ-выход)
2
компонентный видеоадаптер
3
цифровой аудиоразъем S/PDIF 4
выходной разъем компонентного
видеосигнала Pr (красный)
5
выходной разъем компонентного
видеосигнала Pb (синий)
6
выходной разъем компонентного
видеосигнала Y (зеленый)
5
4
3
2
1
5
4
3
1
2
6
