46
Использование ноутбука
4
Встроенная сетевая карта не может быть установлена позже дополнительно. Сетевая карта
может быть установлена в качестве карты расширения.

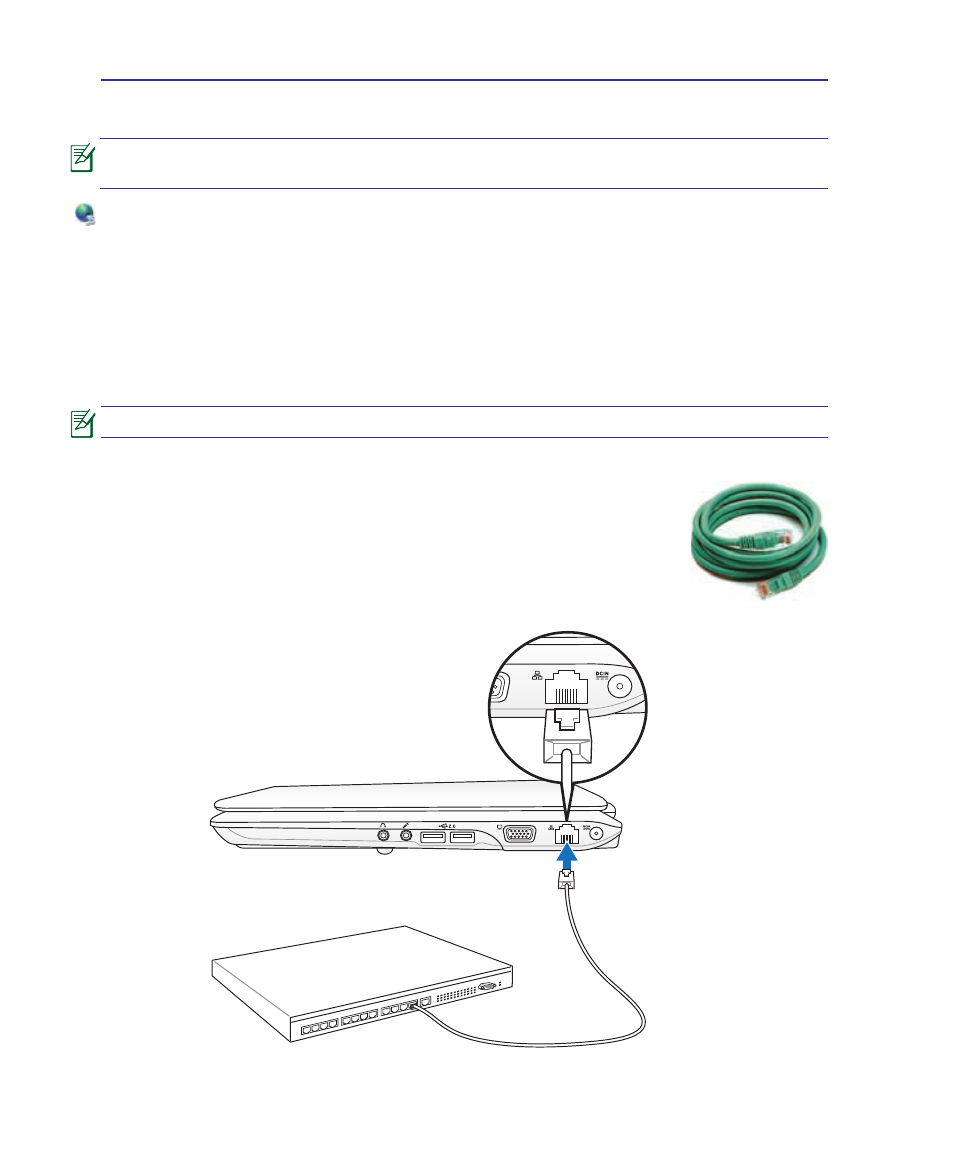

На рисунке показано подключение ноутбука к
хабу или коммутатору, используя встроенный
сетевой адаптер.
Сетевое подключение
Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети
ноутбука и к концентратору или коммутатору� Для передачи на скорости 100 BASE-TX/1000
BASE-Tсетевойкабельдолженпринадлежатьк5категории(не3)кабелей"витаяпара"�Если
планируетсяиспользованиескоростипередачи100/1000Мбит/с,необходимоподключитькабель
кконцентратору100BASE-TX/1000BASE-T(неконцентраторуBASE-T4)�Для10Base-Tможно
использовать кабель "витая пара" категорий 3, 4 и 5� 10/100 Мбит/с полнодуплексный режим
поддерживаетсяданнымноутбукомприподключенииксетевомуконцентраторусвключенным
режимом "дуплекс"� По умолчанию программное обеспечение выбирает наиболее высокую
скоростьпередачи,вмешательствопользователянетребуется�
1000BASE-T (или Gigabit Ethernet) поддерживается только на некоторых моделях.
Кабель типа "витая пара"
Этот кабель используется для подключения карты Ethernet к устройствам
(обычно к концентратору или коммутатору) и называется "прямой витой
парой Ethernet" (TPE)� Разъемы на его концах называются RJ-45, и они
не совместимы с телефонными разъемами RJ-11� При соединении двух
компьютеров без концентратора необходима специальная разводка "crosso-
ver"�(Гигабитныемоделиподдерживаютавтоматическоеопределениекабеля,
такимобразом“crossover”кабельпоставляетсяопционально�)
Сетевой кабель с
разъемами RJ-45
Сетевой хаб или свитч
