4
Встроенная сетевая карта не может быть установлена позже дополнительно. Сетевая карта
может быть установлена в качестве карты расширения.
Подключения

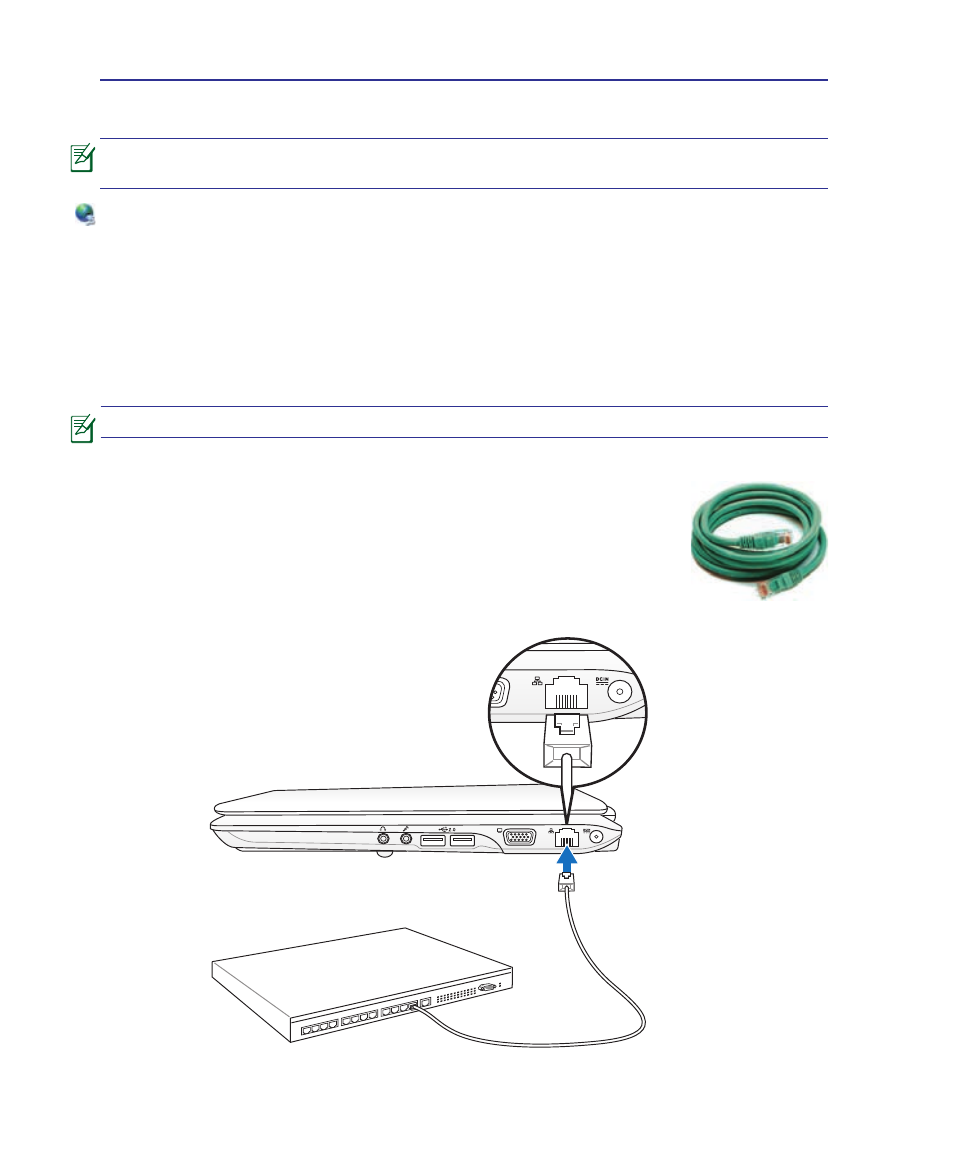

На рисунке показано подключение ноутбука к
хабу или коммутатору, используя встроенный
сетевой адаптер.
Сетевое подключение
Подключите сетевой кабель с разъемами RJ-45 на обеих сторонах к порту модема/сети
ноутбука и к концентратору или коммутатору� Для передачи на скорости 100 BASE-TX/1000
BASE-T сетевой кабель должен принадлежать к 5 категории (не 3) кабелей "витая пара"� Если
планируется использование скорости передачи 100/1000 Мбит/с, необходимо подключить кабель
к концентратору 100 BASE-TX/1000 BASE-T (не концентратору BASE-T4)� Для 10Base-T можно
использовать кабель "витая пара" категорий 3, 4 и 5� 10/100 Мбит/с полнодуплексный режим
поддерживается данным ноутбуком при подключении к сетевому концентратору с включенным
режимом "дуплекс"� По умолчанию программное обеспечение выбирает наиболее высокую
скорость передачи, вмешательство пользователя не требуется�
1000BASE-T (или Gigabit Ethernet) поддерживается только на некоторых моделях.
Кабель типа "витая пара"
Этот кабель используется для подключения карты Ethernet к устройствам
(обычно к концентратору или коммутатору) и называется "прямой витой
парой Ethernet" (TPE)� Разъемы на его концах называются RJ-45, и они
не совместимы с телефонными разъемами RJ-11� При соединении двух
компьютеров без концентратора необходима специальная разводка "crosso-
ver"� (Гигабитные модели поддерживают автоматическое определение кабеля,
таким образом “crossover” кабель поставляется опционально�)
Сетевой кабель с
разъемами RJ-45
Сетевой хаб или свитч
