ПОДСОЕДИНЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ
При подсоединении питающего кабеля необходимо учитывать следующие указания:
• При подсоединении питающего кабеля необходимо учитывать следующие указания:

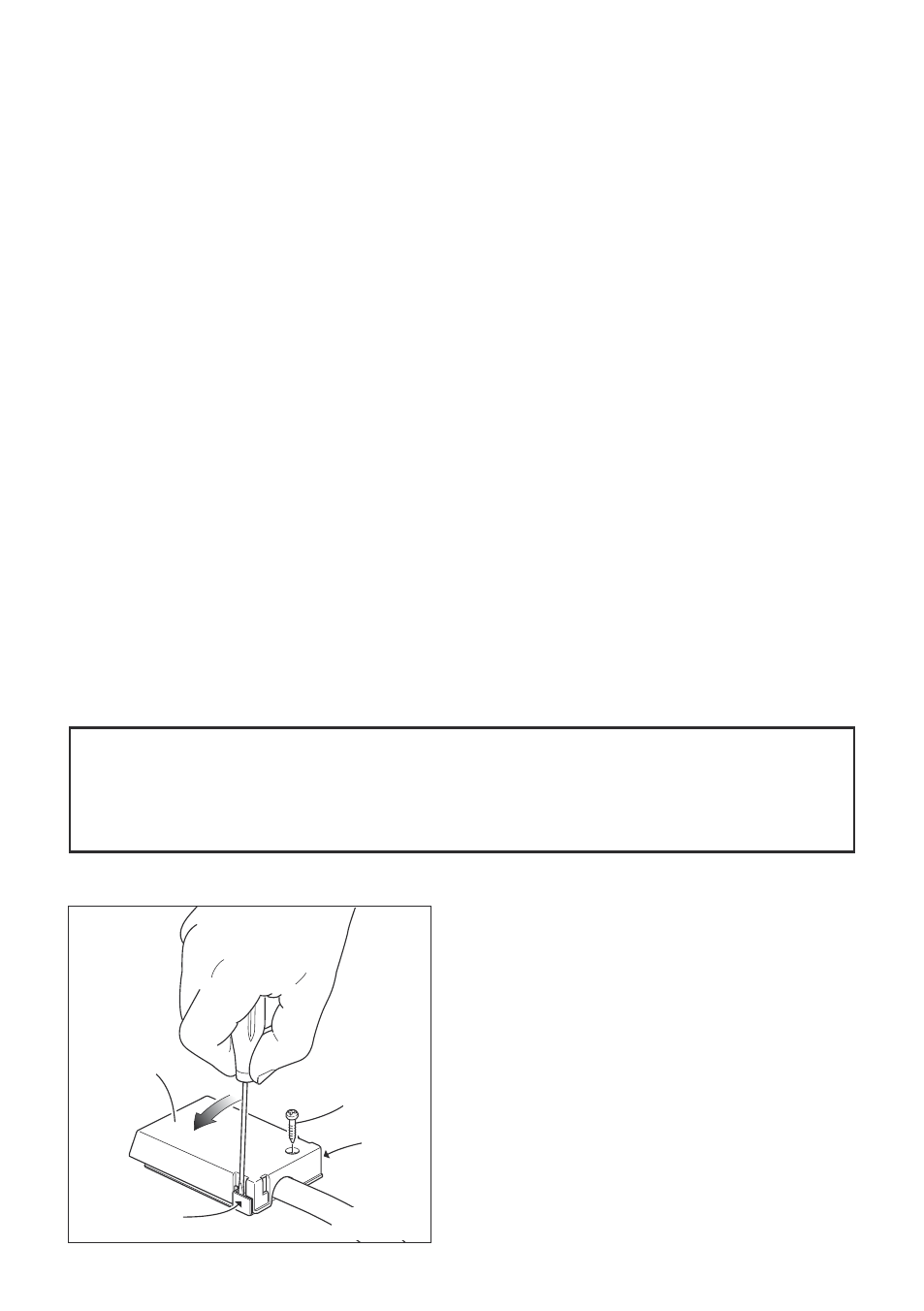

• Отвинтите винт
А от щитка с зажимами, расположенного в нижней части плиты (Рис. 6.1).
• Разомкните два зажима
Б и вскройте крышку В.
• Отвинтите винт
Г и полностью откройте кабельный зажим Д.
• Установите U-образные винты
Е на щитке с зажимами (Рис. 6.3-6.4), как показано на
схеме Рис. 6.2.
• Подсоедините провода фазы и заземления к щитку с зажимами
Ж, как показано на схеме
Рис. 6.2.
• Натяните питающий кабель и зафиксируйте его кабельным зажимом
Д (затянув винт Г).
• Закройте крышку
В щитка с зажимами Ж и зафиксируйте ее винтом А.
СЕЧЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ
Типа H05VV-F, H05V2V2-F, H05RR-F
220-240 В ~ 3 х 2,5 мм
2
(**)
380-415 В 2N ~ 4 х 2,5 мм
2
(**)
(**) Соединение с настенным распределительным шкафом.
– Действует коэффициент разновременности нагрузки.
– Коэффициент разновременности нагрузки может быть применим в отношении общей
нагрузки кухонной плиты только квалифицированным специалистом.
ВАЖНАЯ ИНФОРМАЦИЯ: данная кухонная плита должна быть соединена с двухпо-
люсным блоком управления соответствующего типа.
Коэффициент разновременности нагрузки НЕ ПРИМЕНЯЕТСЯ В ОТНОШЕНИИ
ДАННОГО БЛОКА УПРАВЛЕНИЯ.
A
Б
В
Б
Рис. 6.1
