РУкОВОДСТВО ПО экСПЛУАТАцИИ
•
SDD-4001
1. Выход канала сабвуфера (черный провод, зеленое
RCA гнездо)
2. Аудио вход: правый канал– коричневый провод,
красное RCA гнездо, левый канал– коричневый про-
вод, белое RCA гнездо
3. Гнездо подключения радио антенны (черный про-
вод, черный разъем)
4. Вход камеры заднего вида (зеленый провод, жел-
тое RCA гнездо)
5. Видео вход (фиолетовый провод, желтое RCA гнездо).
6. Видео выход (черный провод, желтое RCA гнездо).
7. Аудио выход переднего левого канала (серый про-
вод, белое RCA гнездо) и переднего правого канала
(серый провод красное RCA гнездо)
8. Аудио выход заднего левого канала (черный про-
вод, белое RCA гнездо) и заднего правого канала
(черный провод красное RCA гнездо)
9. Провод стояночного тормоза (розовый)
10. Провод заднего хода (коричневый)
11. + Зажигание (красный)
12. Питание усилителя / управление антенной (синий)*
13. Фронтальный правый громкоговоритель (серый и
серый/черный)
14. Тыловой левый громкоговоритель (зеленый и зеле-
ный/черный)
15. Фронтальный левый громкоговоритель (белый и
белый/черный)
16. Тыловой правый громкоговоритель (фиолетовый и
фиолетовый/черный)
17. Постоянное питание +12В (Аккумулятор)
5

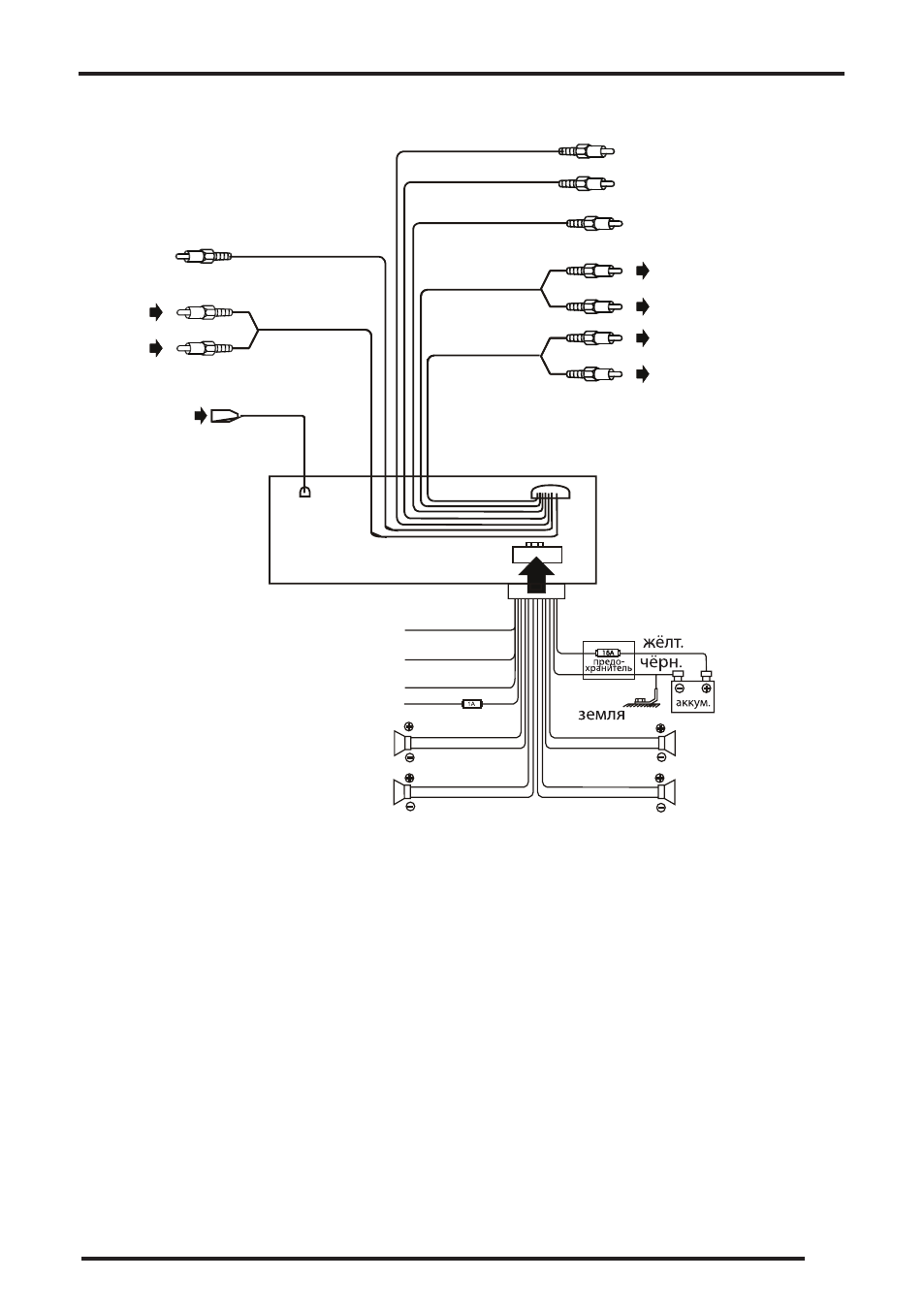

ПОДсОеДинениЯ
1)
2)
3)
9)
10)
11)
12)
13)
14)
15)
16)
17)
8)
7)
6)
5)
4)
*Изолировать, если не используется
