-5-
руководство по эксплуатации

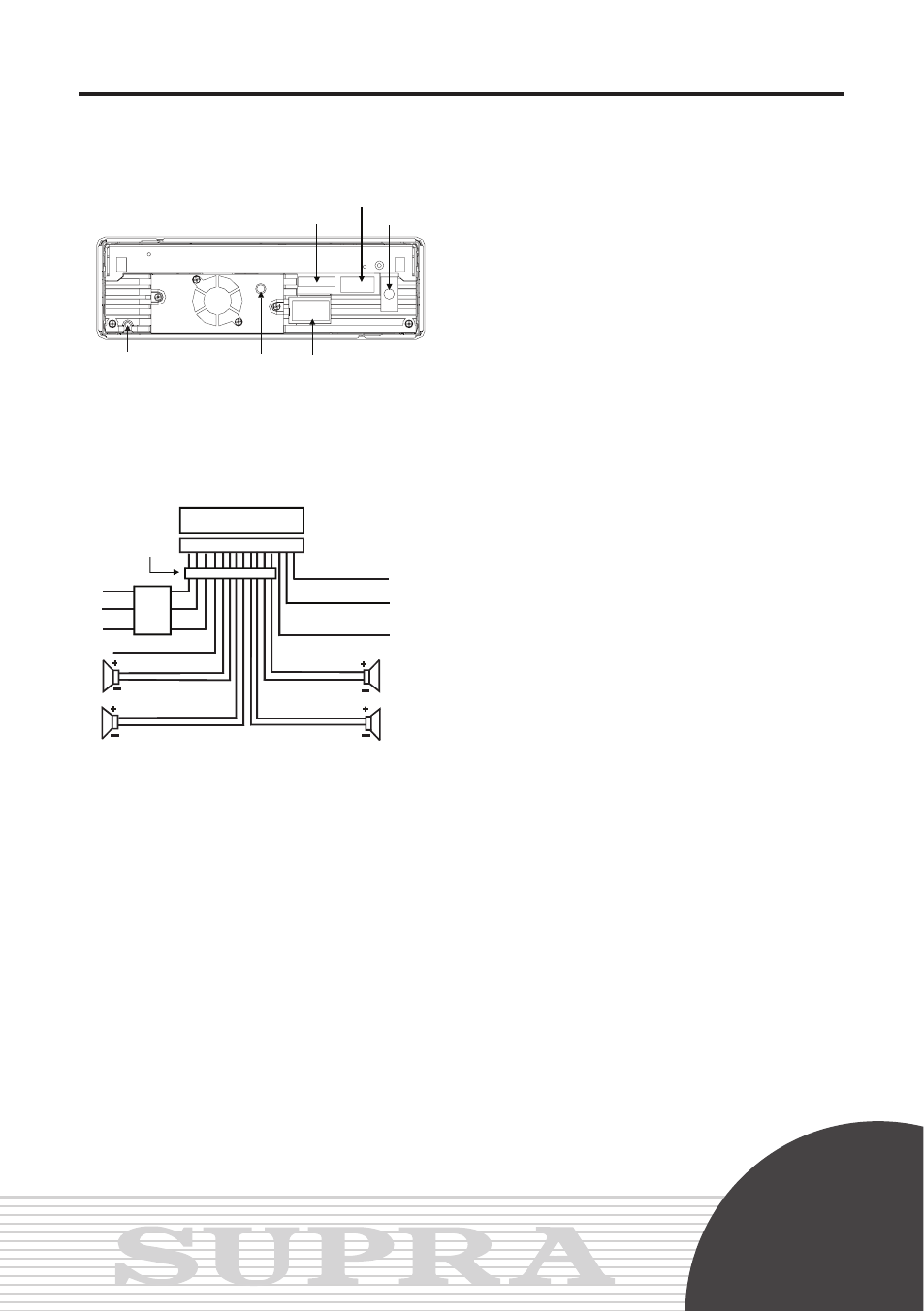

ПОДСОЕДИНЕНИЯ
Разъемы на тыловой части аппарата
1. Левый разъем для дополнительных подсоедине-
ний
2. Правый разъем для дополнительных подсоеди-
нений
3. Вход ТВ антенны
4. Вход радио антенны
5. Крепежный винт
6. Гнездо подключения
Примечание:
Соедините крепежный винт с «-» клеммой источ-
ника питания при помощи провода заземления,
входящий в комплектацию. Иначе видео изображе-
ние может стать нестабильным.
Подсоединение к гнезду электропроводки
1.ISO разъем
2.Питание +12 В (Желтый)
3.Масса (Черный)
4.Зажигание (Красный)
5.Питание антенны (Синий)
6.Фронтальный левый динамик (Белый, Белый/Чер-
ный)
7.Тыловой левый динамик (Зеленый, Зеленый/Чер-
ный)
8.Тыловой правый динамик (Фиолетовый, Фиолето-
вый/Черный)
9.Фронтальный правый динамик (Серый, Серый/Чер-
ный)
10. Управление усилителем (Синий/Белый)
11. Подсветка (Оранжевый)
12. Провод заднего хода (Белый)
Примечание:
- Сопротивление динамиков должно быть 4 Ом.
- Убедитесь, что провод для питания антенны (синий) не касается провода заземления или корпуса
(устройства или автомобиля).
