Панели – Инструкция по эксплуатации Supra SHT-508XKII
Страница 5
система домашнего театра 5.1
SUPRA SHT 508XKII

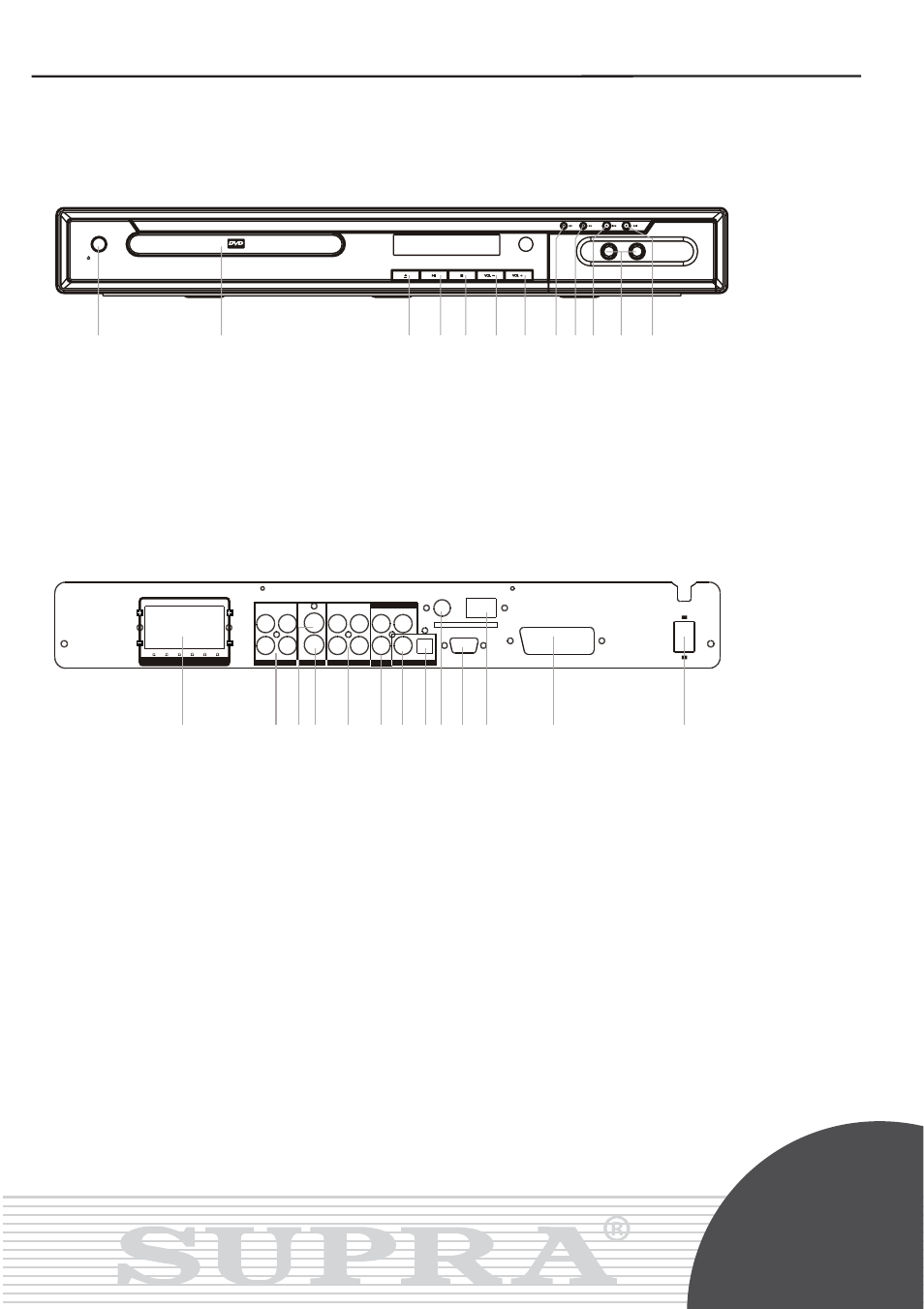

ПАНЕЛИ
Передняя панель:
Задняя панель:
Примечание: Некоторые модификации устройства не имеют выхода SCART.
Внимание: Замену предохранителя производите только при отключенном от
сети шнуре питания.
1. Контакты выхода к аудиосистеме
2. 2 канала входа аудио
3. Выход видео
4. Выход S видео
5. 2 канальный аудио выход
6. Компонентный выход Y, Cb/Pb, Cr/Pr
7. Коаксиальный цифровой выход
8. Оптический выход
9. Антенна FM
10. Выход VGA
11. Антенна AM
12. SCART выход
13. Включение / отключение
1. Standby фоновый режим
2. Окно загрузки диска
3. Загрузка/выгрузка
4. Воспроизведение/ Пауза
5. Стоп
6. Уменьшение громкости
7. Увеличение громкости
8. Предыдущий
9. Следующий
10. Предыдущая станция
11. Микрофонные входы
12. Следущая станция
STANDBY
MIC1
MIC2
1
2
3 4 5 6 7 8 9 10 11 12
S-VIDEO
R1
R2
L1
L2
R1
R2
Cr/Pr
VIDEO
L1
L2
Y
Cb/Pb
SCART
FM 75ohm -ANTENNA- AM LOOP
SW
CEN
SR
SL
FR
FL
8
8
8
8
8
8
VGA
SPEAKERS OUT
2CH AUDIO IN
VIDEO
2CH AUDIO OUT
COMPONENT VIDEO OUT
OPTICAL
COAXIAL
DIGITAL AUDIO
ON
OFF
POWER
1
2 3 4
5 6 7 8 9 10 11
12
13
