1. Снимите нижнюю панель камеры духо-
вого шкафа (А), чтобы открыть доступ
к горелке духового шкафа (В).
2. Отвинтите два винта (C), которые
удерживают горелку.

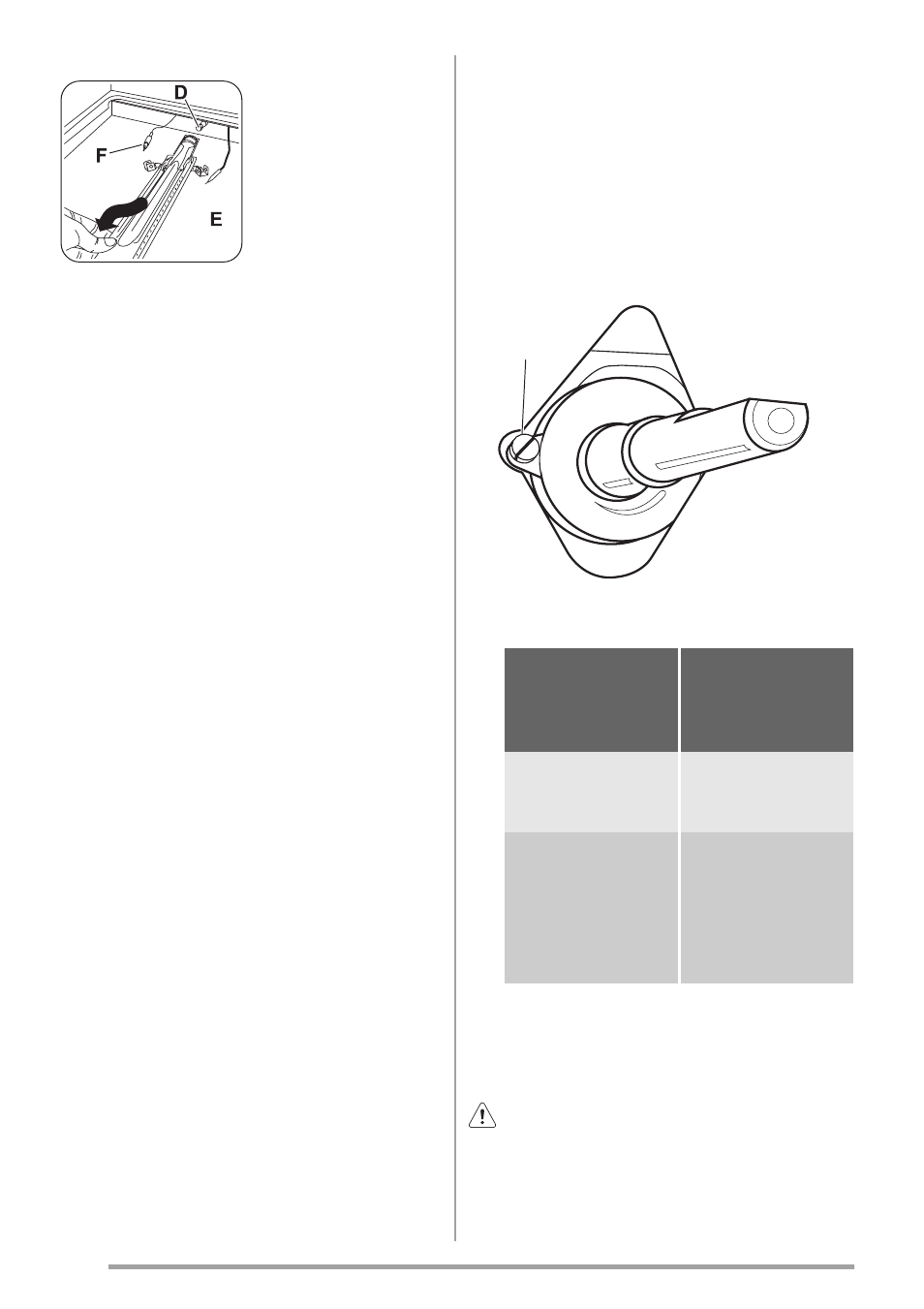

3. Осторожно снимите горелку с держа-
теля инжектора (D).
Плавно переместите ее влево. Убеди-
тесь, что втулка горелки находится в
сопле горелки. Не прилагайте усилия к
проводу, идущему к разъему свечи за-
жигания (E) и к проводу термопары (F),
если она имеется.
4. Выверните инжектор горелки (D) с по-
мощью торцевого ключа на 7 мм и из-
влеките его. Замените его на другой,
соответствующий нужному типу газа.
5. Соберите горелку, действуя в обрат-
ной последовательности.
6. Замените идентификационную наклей-
ку, расположенную рядом с трубой по-
дачи газа, на другую, соответствую-
щую новому типу используемого газа.
Замена инжектора горелки гриля:
1. Выверните винт крепления горелки
гриля.
2. Выверните инжектор горелки с по-
мощью торцевого ключа на 7 мм и из-
влеките его. Замените его на другой,
соответствующий нужному типу газа.
3. Соберите горелку, действуя в обрат-
ной последовательности. Прежде чем
затянуть винт крепления убедитесь,
что горелка правильно вставлена в за-
днюю панель.
Регулировка минимального уровня пла-
мени горелки духового шкафа
1. Извлеките вилку шнура питания из ро-
зетки.
2. Снимите ручку выбора режимов духо-
вого шкафа.
3. Отрегулируйте положение регулиро-
вочного винта A) с помощью тонкой
отвертки.
A
Изменение типа
газа
Регулировка по-
ложения регу-
лировочного
винта
С природного га-
за на сжиженный
газ.
Завинтите регу-
лировочный винт
до упора.
С сжиженного га-
за на природный
газ.
Поверните регу-
лировочный винт
против часовой
стрелки пример-
но на 3/4 оборо-
та.
4. Установите ручку выбора режимов ду-
хового шкафа.
5. Вставьте вилку шнура питания в ро-
зетку сети электропитания.
ВНИМАНИЕ! Вставлять вилку шнура
питания в розетку следует только
после установки всех деталей на свои
места. Существует опасность получения
травмы.
