14

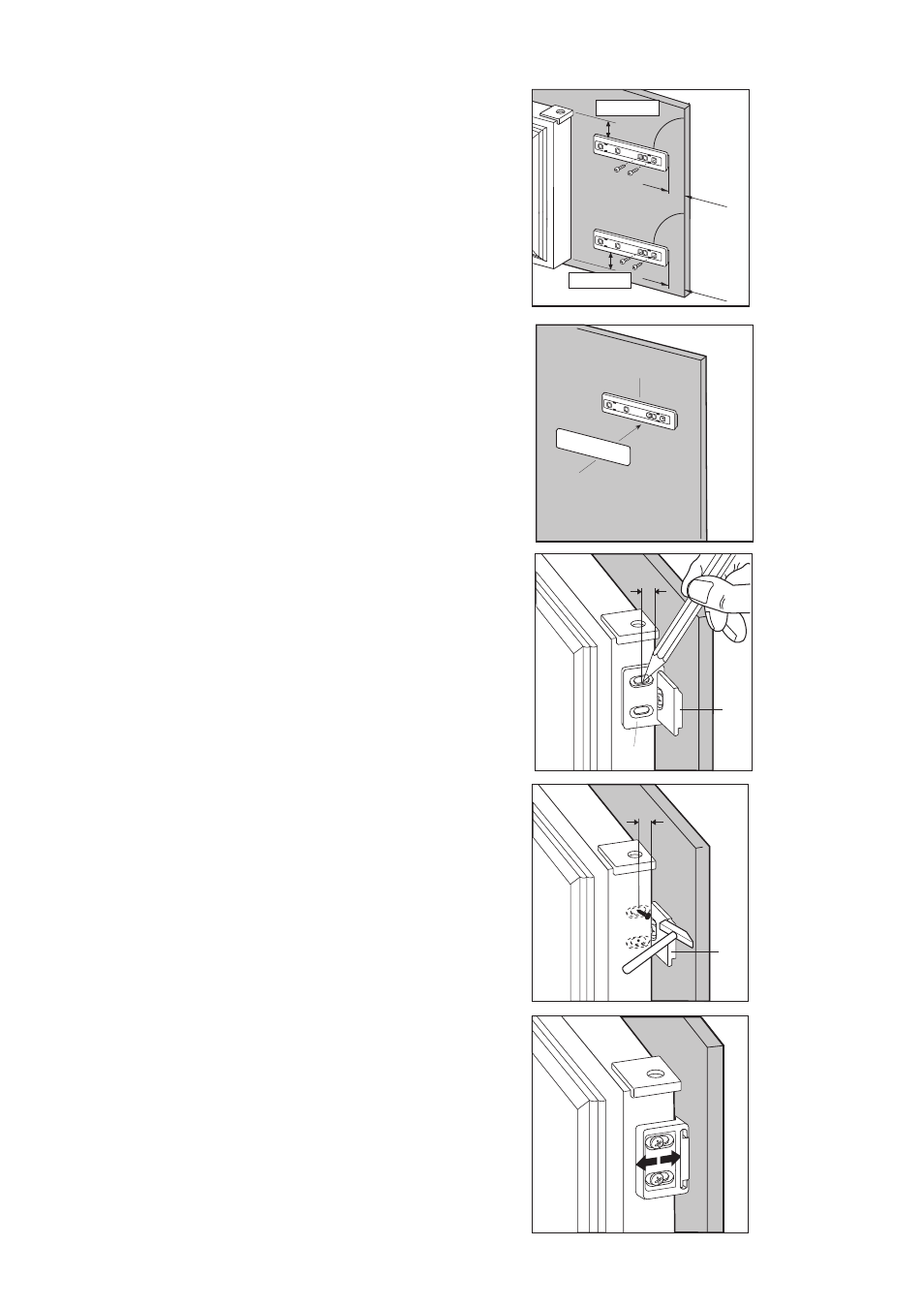

Приложите направляющую (Ha) к внутренней
стороне дверцы кухонного шкафа сверху и
снизу, как показано на рисунке, и отметьте
положение наружных отверстий. Просверлив
отверстия, прикрепите направляющую с
помощью прилагаемых винтов.
21 mm
21 mm
ca. 50 mm
90°
90°
ca. 50 mm
Установите крышку (Hc) на направляющую (Ha)
так, чтобы она, защелкнувшись, стала на место
PR33
Hc
Ha
PR167
Ha
Hb
8mm
Откройте дверцу прибора и дверцу кухонного
шкафа под углом 90°. Вставьте маленькую
планку (Hb) в направляющую (Ha).
Совместите вплотную друг с другом дверцу
прибора и дверцу кухонного шкафа и отметьте
места под отверстия, как показано на рисунке. .
PR168
Hb
Снова установите маленькую планку на
направляющую и прикрепите ее прилагаемыми
винтами.
Если потребуется отрегулировать дверцу
кухонного шкафа, выполните ее с помощью
люфта пазов.
По окончании операции необходимо проверить,
чтобы дверца кухонного шкафа хорошо
закрывалась.
Ha
8mm
K
Снимите кронштейны и отметьте расстояние 8
мм от внешнего края дверцы для гвоздя (K).
