18
Руководство пользователя
TO DEVICE TO HOST
MIDI
THRU
OUT
IN
USB
DC IN
STANDBY
ON
DC IN
STANDBY
ON
1
4
5
1
3
2
3
2
MO6
MO8
DC IN
STANDBY
ON

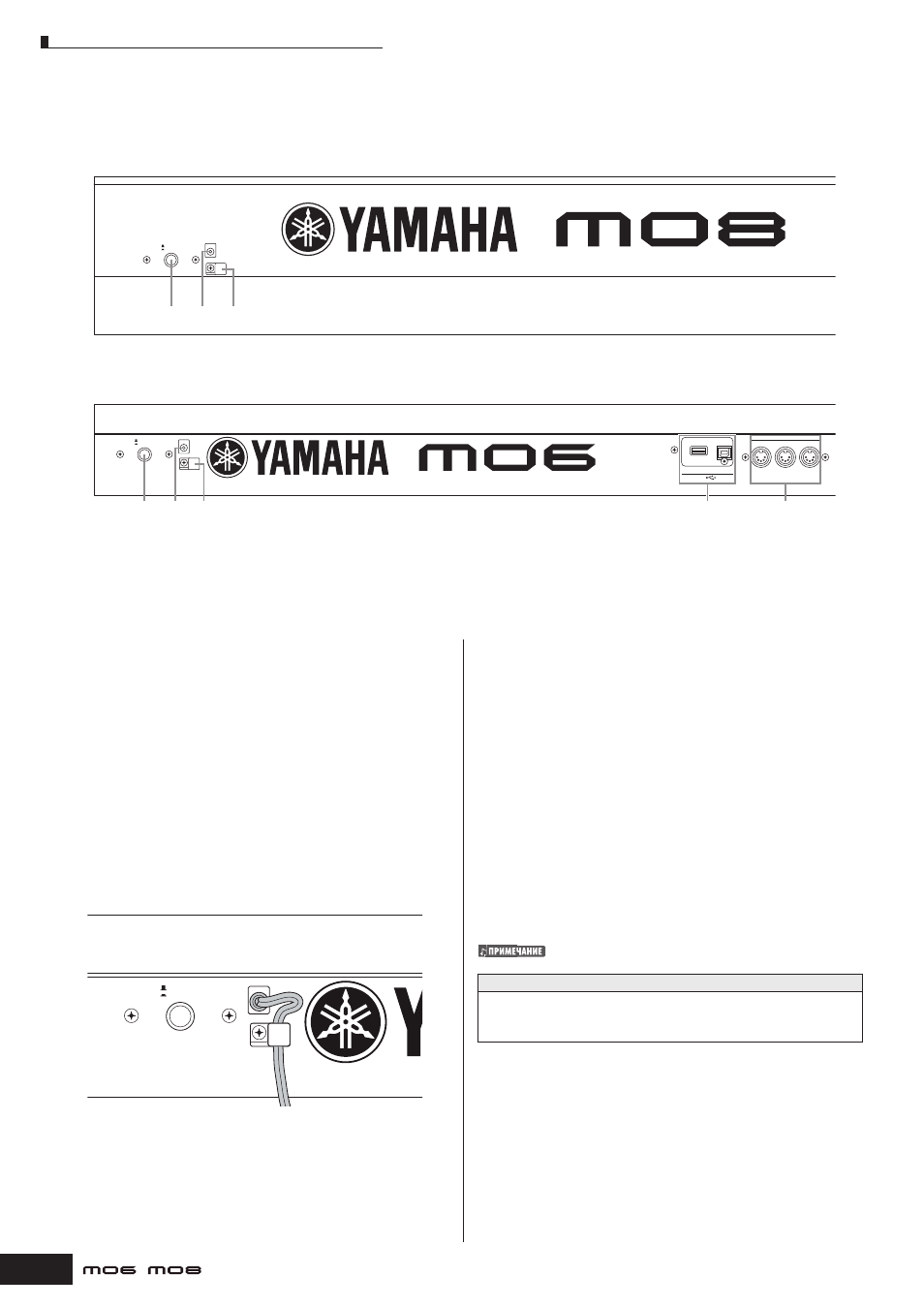

Задняя панель
Выключатель STANDBY/ON
Стр. 20
Нажмите для включения (ON) или выключения (OFF)
питания.
Терминал DC IN
Стр. 20
Подключите адаптер AC к этому терминалу.
w
ПРЕДУПРЕЖДЕНИЕ
Не пользуйтесь другим адаптером кроме Yamaha PA-5D или
рекомендуемого Yamaha. Использование несовместимого адаптера
может вызвать повреждение МО или привести к поражению
электрическим током. ВСЕГДА ОТКЛЮЧАЙТЕ АДАПТЕР ОТ РОЗЕТКИ
ПИТАНИЯ, КОГДА ИНСТРУМЕНТ НЕ ИСПОЛЬЗУЕТСЯ.
Кабельный зажим
Закрепите кабель терминала DC IN кабельным зажимом
(как показано ниже), чтобы предотвратить случайное
отключение кабеля во время работы.
Разъемы USB
Этот инструмент оборудован двумя типами разъемов
USB на задней панели - USB TO HOST и USB TO DEVICE.
Разъем USB TO HOST используется для подключения
инструмента к компьютеру через кабель USB. USB
подключение между инструментом и компьютером
используется только для передачи MIDI данных.
Никакие аудио данные не могут быть переданы
через этот USB разъем. Разъем USB TO DEVICE
используется для подключения инструмента к USB
запоминающим устройствам (жесткий диск, CD-ROM,
магнитооптический накопитель, флэш-память, и
т.д.) через кабель USB. Это позволяет Вам сохранять
созданные данные на внешнем USB запоминающем
устройстве и загружать данные с внешнего USB
запоминающего устройства на инструмент. Операции
Сохранения/Загрузки (Save/Load) могут быть
выполнены в режиме Файла (File).
Более подробно о USB на стр. 31.
USB
USB - Универсальная Последовательная Шина подключения
компьютера к периферийным устройствам для более быстрой
передачи данных.
Разъемы MIDI IN/OUT/THRU
Стр. 104
MIDI IN - принимает данные управления или
исполнения от другого MIDI устройства, например,
внешнего секвенсора. MIDI THRU - переадресовывает
любые полученные MIDI данные (через MIDI IN)
на подключенные устройства, позволяя удобно
формировать цепочки дополнительных MIDI
инструментов. MIDI OUT - передает данные управления,
исполнения и воспроизведения с MO на другое MIDI
устройство, например, внешний секвенсор.
Задняя панель
