ПОДКЛЮЧЕНИЯ
Подключение внешних компонентов

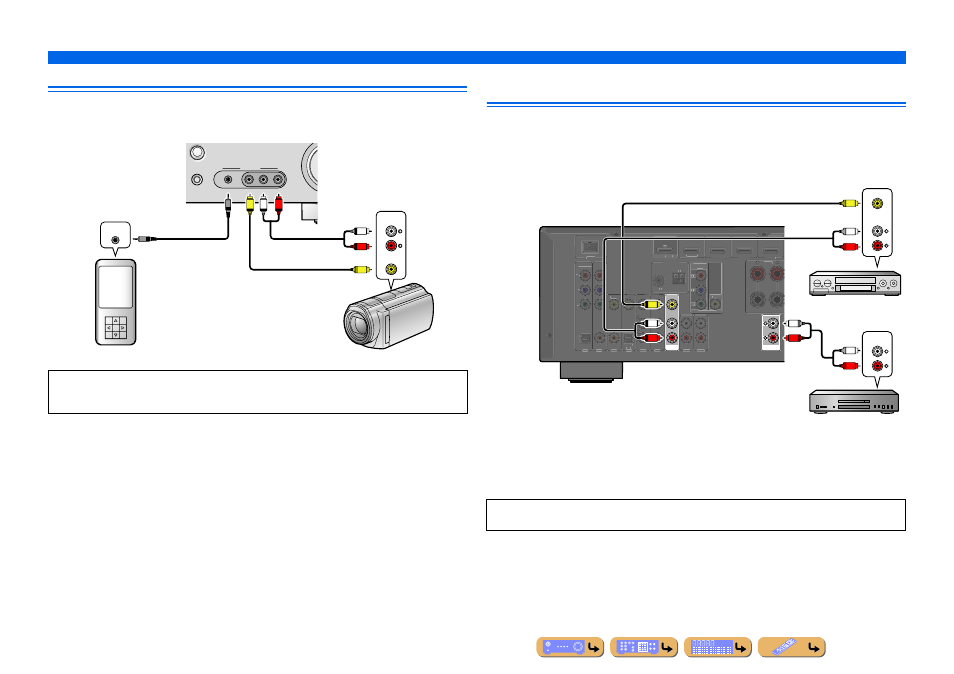

Подключение видеокамер и портативных аудиоплееров
Воспользуйтесь гнездами VIDEO AUX на передней панели для временного подключения к данному ресиверу
видеокамер, приставок для видеоигр или портативных аудиоустройств.
Выберите вход V-AUX для использования этих подключенных устройств.
Передача входного аудио/видеосигнала на внешние
компоненты
Данный ресивер позволяет передавать выбранные входящие аналоговые аудио/видеосигналы на внешние
компоненты через гнезда AV OUT и AUDIO OUT. Эти входные аудиосигналы и видеосигналы можно
записывать на видеомагнитофоны или аналогичные устройства, либо передавать их на другие телевизоры или
внешние компоненты.
Использование гнезд AV OUT
Подключите данные гнезда к входному видеогнезду внешнего компонента и аналоговым входным
аудиогнездам.
Использование гнезд AUDIO OUT
Подключите данное гнездо к аналоговым входным аудиогнездам компонента.
•
Обязательно уменьшите громкость звука при соединении данного аппарата и других устройств.
•
При подключении внешних компонентов одновременно к гнезду PORTABLE и гнездам AUDIO, будет
передаваться звук, выводимый через гнездо PORTABLE.
